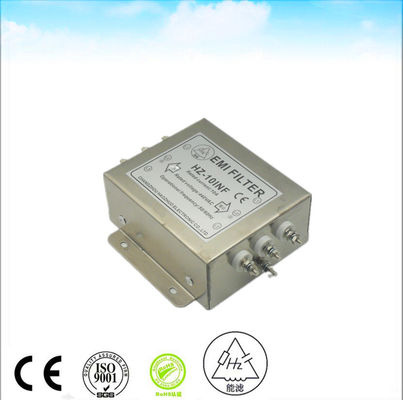

خط برق 3 فاز inverter خورشیدی منفعل فیلتر ایمی برای inverters PV 440 480VAC 5A EMC اتاق انکویک

نحوه اندازه گیری اثربخشی فیلتر

(1) از دست دادن ورودی

اثر کاهش صدا از یک فیلتر توسط از دست دادن ورودی نشان داده شده است. همانطور که در شکل 3 نشان داده شده است، یک فیلتر در یک مدار قرار داده شده است که یک منبع سیگنال 50 اوم را با بار متصل می کند.و سپس تغییر ولتاژ در سمت بار (B به C) اندازه گیری شداین معمولاً در دبی بیان می شود.

(2) دبی

دی بی بی (دسیبل) واحد مورد استفاده برای بیان نسبت است. همانطور که در جدول 2 نشان داده شده است، توانایی کاهش سر و صدا به 1/10 به عنوان 20dB بیان می شود، در حالی که توانایی کاهش سر و صدا به 1/100 به عنوان 40dB بیان می شود.هر بار که سر و صدا به 1/10 کاهش می یابد، دی بی بی 20 افزایش می یابد (برای از دست دادن ورودی).
استفاده از dB بسیار راحت است زیرا می تواند نسبت بزرگی را از طریق جمع بیان کند. نتیجه اندازه گیری سر و صدا نیز به طور معمول در dB بیان می شود. به عنوان مثال،40dBμV نشان دهنده ولتاژ است که در آن 1μV برابر با 0dB است.، و به این معنی است که 100μV.

(3) اعداد را به خاطر داشته باشید

هنگامی که سر و صدا دو برابر می شود، دی بی بی با 6 دی بی تغییر می کند. هنگامی که سر و صدا ده برابر می شود، دی بی بی با 20 دی بی تغییر می کند. این دو عدد بسیار اغلب استفاده می شود، بنابراین ممکن است مفید باشد که آنها را در ذهن داشته باشید.
با این حال توجه داشته باشید که این اعداد هنگام نشان دادن ولتاژ استفاده می شود. برای قدرت، یک افزایش ده برابر منجر به تغییر 10dB می شود.این به این دلیل است که قدرت دارای رابطه ای متناسب با ولتاژ مربع است (P=V2/R).

(4) جایگزینی پارامتر S

هنگامی که یک فیلتر را می توان به عنوان یک مدار خطی در نظر گرفت، از دست دادن ورودی می تواند با ارزش مطلق ضریب انتقال پارامتر S (S21 یا S12) اندازه گیری شده در یک سیستم 50 اوم جایگزین شود.این به این دلیل است که یک سیستم اندازه گیری 50 اوم قبل و بعد از فیلتر متصل می شود، برای هر دو اندازه گیری. هر زمان که ممکن است، ما از مقدار اندازه گیری شده با پارامتر S به عنوان از دست دادن ورودی استفاده می کنیم.

• ما یک تولید کننده فیلتر EMI حرفه ای و معروف هستیم.
• تیم فنی ما بیش از 10 سال تجربه در طراحی فیلتر EMI دارد. ما استاندارد ایمنی UL VDE CSA CE CQC و غیره را بسیار خوب می شناسیم.
• Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and application (GJB151A GJB152A etc)ما می توانیم مشکل EMI را به سرعت و به طور موثر و با هزینه کم حل کنیم.
• تجهیزات آزمایش ما: پل دیجیتال LCR / تست کننده ضد ولتاژ / تست کننده مقاومت عایق / تحلیلگر طیف / تست کننده محرک / منبع سیگنال استاندارد / اتاق محافظ / تست کننده شدت تداخل و غیره
• محصول ما: فیلتر EMI برای اهداف عمومی/ فیلتر EMI برای اینورتر فرکانس/ فیلتر EMI برای تجهیزات محافظ/ فیلتر EMI برای کاربرد
• مزیت ما: کیفیت بالا / مقرون به صرفه بالا / زمان تحویل کوتاه
• خدمات ما: تمام محصولات دو سال ضمانت دارند
• مشتریان اصلی ما: محرک اینورتر فرکانس و سیستم محرک سرو / سیستم محافظ MRI / سیستم اینورتر خورشیدی / سیستم ترانزیتی ریل و غیره
