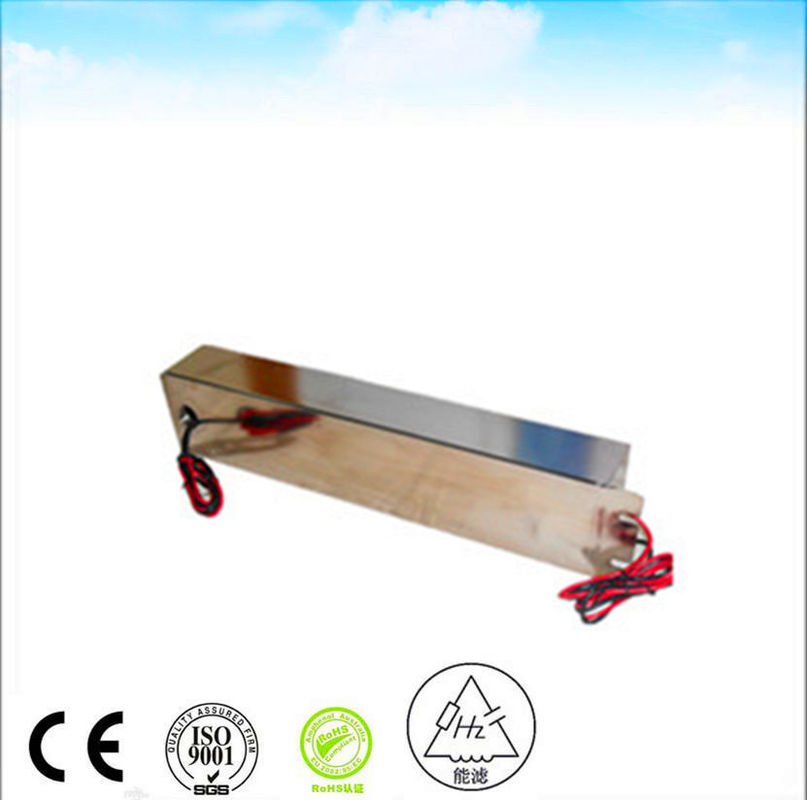

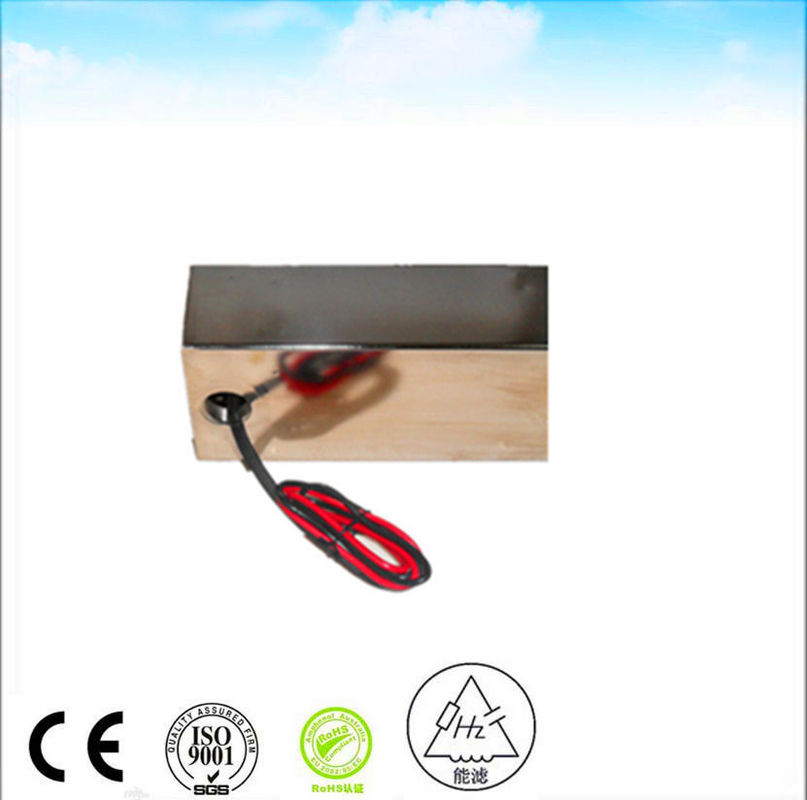

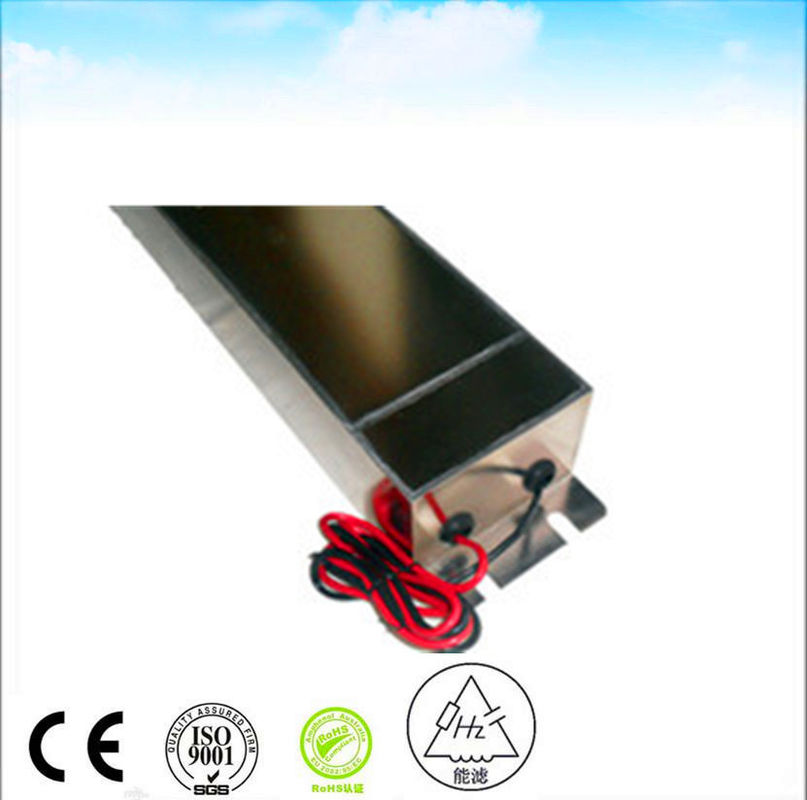

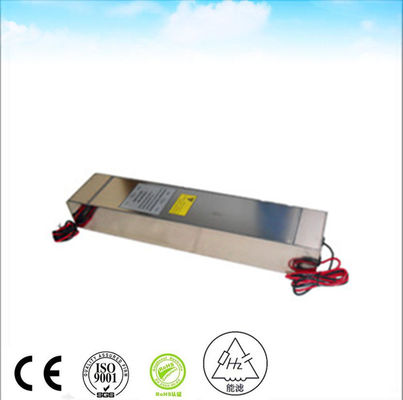

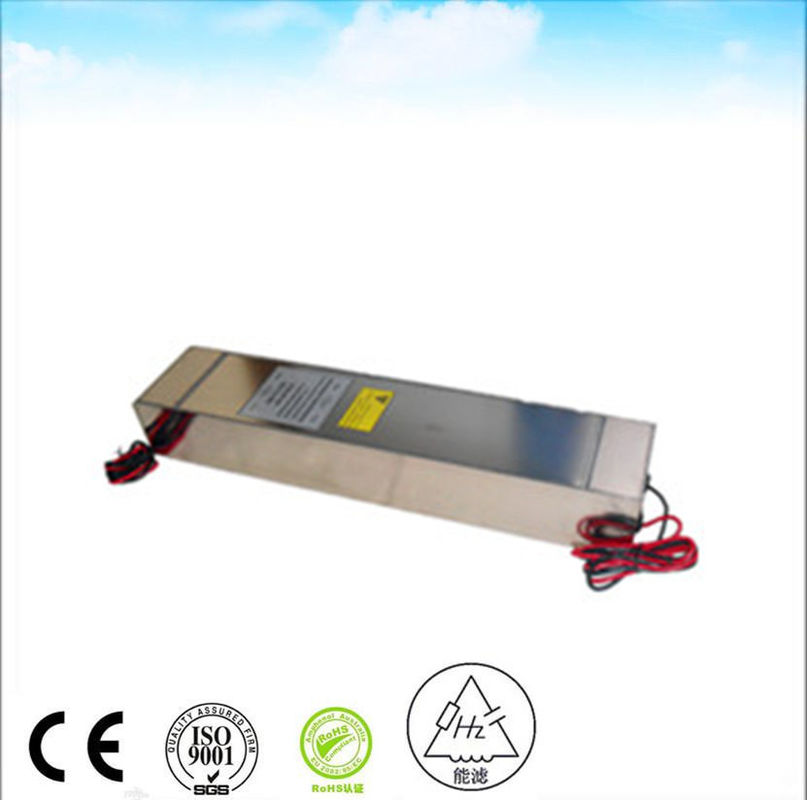

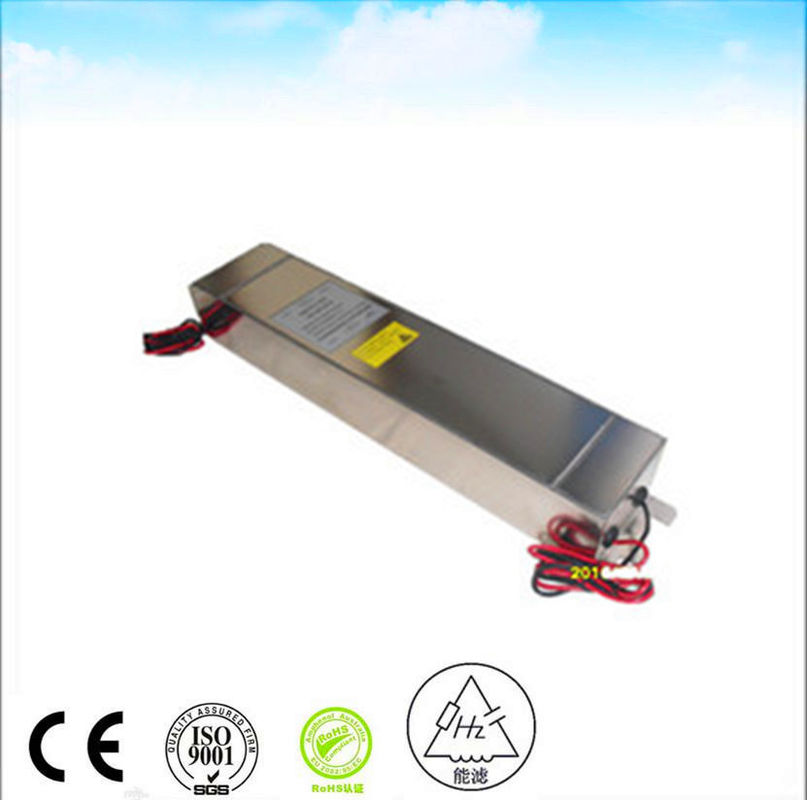

فیلتر خط برق الکترونیکی 1000 ولت DC درون خطی EMC EMI برای منابع تغذیه سوئیچینگ، اتاق محافظ RF و اتاق بدون پژواک EMC
-
برجسته کردن
فیلتر خط برق Emc Emi
,فیلتر خط برق Emc Dc
,فیلترهای خط برق Emi برای سوئیچینگ منابع تغذیه
-
تایپ کنیدفیلتر EMI
-
تابع انتقالپایین گذر
-
نوع بستهسوراخ عبوری
-
فرکانس مرکز اسمی50/60 هرتز
-
پهنای باند 3dB14K
-
از دست دادن درج100 دسی بل
-
امپدانس ورودی50 اهم
-
استاپ باند تضعیف100 دسی بل
-
ولتاژ نامی120/250 VAC
-
جریان رتبه بندی شده70a
-
فرکانس عملیاتی50/60 هرتز
-
برنامهاتاق محافظ Rf
-
بندرشانگهای
-
محل منبعچین
-
نام تجاریnenglv
-
گواهیCE RoHS
-
شماره مدلHZ-2X70C5
-
مقدار حداقل تعداد سفارش>=1 قطعه
-
قیمت$350.00
-
جزئیات بسته بندی1 عدد در یک کارتن وزن ناخالص حدود 20 کیلوگرم است
-
قابلیت ارائه100 قطعه/قطعه در هفته
فیلتر خط برق الکترونیکی 1000 ولت DC درون خطی EMC EMI برای منابع تغذیه سوئیچینگ، اتاق محافظ RF و اتاق بدون پژواک EMC
چون فیلترهای EMI فقط در برابر هدایت شده محافظت می کنند EMI، اغلب با محافظ هایی که EMI تابشی را مسدود می کنند جفت می شوند. یک فیلتر EMI محافظت نشده می تواند نویز را از طریق هوا منتقل کند و به دستگاه آسیب برساند. نویز می تواند از یک سیم در یک طرف فیلتر EMI منتشر شود و سپس با اتصال مجدد به سیم در طرف دیگر به دستگاه منتقل شود.
اضافه کردن یک محافظ در نقطه اتصال فیلتر تداخل الکترومغناطیسی می تواند به طور موثر تمام اشکال EMI را مسدود کند. با این حال، اگر فقط طول کوتاهی از هادی بین فیلتر و منبع EMI وجود داشته باشد، استفاده از فیلتر به تنهایی می تواند کافی باشد.
| ولتاژ نامی | 250 ولت متناوب | ||
| جریان نامی | 30 آمپر | ||
| فرکانس عملیاتی | 50 60 هرتز | ||
| افت ولتاژ | کمتر از 1 ولت | ||
| اضافه بار | 140٪ جریان نامی برای 15 دقیقه | ||
| اعوجاج هارمونیک | کمتر از 2٪ در حداکثر جریان نامی | ||
| جریان نشتی | ≤0.2A@380/230VAC و 50Hz | ||
| ولتاژ عایقی دی الکتریک | 1000VDC (خط به خط) 1000VDC (خط به بدنه) | ||
| مقاومت عایقی DC | طبق استاندارد MIL-STD-202 روش 202 | ||
| استحکام ترمینال | طبق استاندارد MIL-STD-202 روش 211 | ||
| افزایش دما | طبق استاندارد MIL-F-15733 | ||
| افت ورودی | ≥100dB@14K-40GHz طبق استاندارد MIL-STD-220A، تحت شرایط بار | ||
| طبقه بندی آب و هوایی | 25/070/21 | ||
کاربردهای فیلتر EMI
نظامی: فیلترهای EMI برای کاربردهای نظامی به طور خاص مقررات و استانداردهای انطباق برای EMC دستگاه های نظامی را برآورده می کنند. این فیلترهای EMI قابل اعتماد از آسیب به سیستم های ارتباطی هوافضا و نظامی برای عملیات امن محافظت می کنند. فیلترهای EMI طراحی شده برای محافظت در برابر EMP نیز برای محافظت در برابر تهدیدات EMI در دسترس هستند.
فیلترهای EMI درجه پزشکی: فیلترهای EMI درجه پزشکی الزامات فعلی برای کاربردهای پزشکی را برآورده می کنند و از تجهیزات پزشکی حساس در برابر آسیب محافظت می کنند. فیلترهای EMI برای اتاق های MRI به طور خاص ساخته شده اند تا یک اتاق تست امن و عاری از EMI از نورپردازی، اینترکام و سایر منابع نویز خارجی ایجاد کنند. فیلترهای EMI موثر و قابل اعتماد برای کاربردهای پزشکی می توانند محافظت حیاتی در برابر تداخل نویز الکترومغناطیسی باشند.
- ما یک تولید کننده حرفه ای و معروف فیلتر EMI هستیم.
- تیم فنی ما بیش از 10 سال تجربه در طراحی فیلتر EMI دارد. ما استانداردهای ایمنی UL VDE CSA CE CQC و غیره را به خوبی می شناسیم.
- تیم خدمات فنی ما انواع استانداردهای تست مانند کاربرد صنعتی (IEC61800-3 برای درایو اینورتر فرکانس EN12015 برای آسانسور EN55011 برای دستگاه ISM و غیره) و کاربرد نظامی (GJB151A GJB152A و غیره) را یاد می گیرد. ما می توانیم مشکل EMI را به سرعت، به طور موثر و با هزینه کم حل کنیم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
