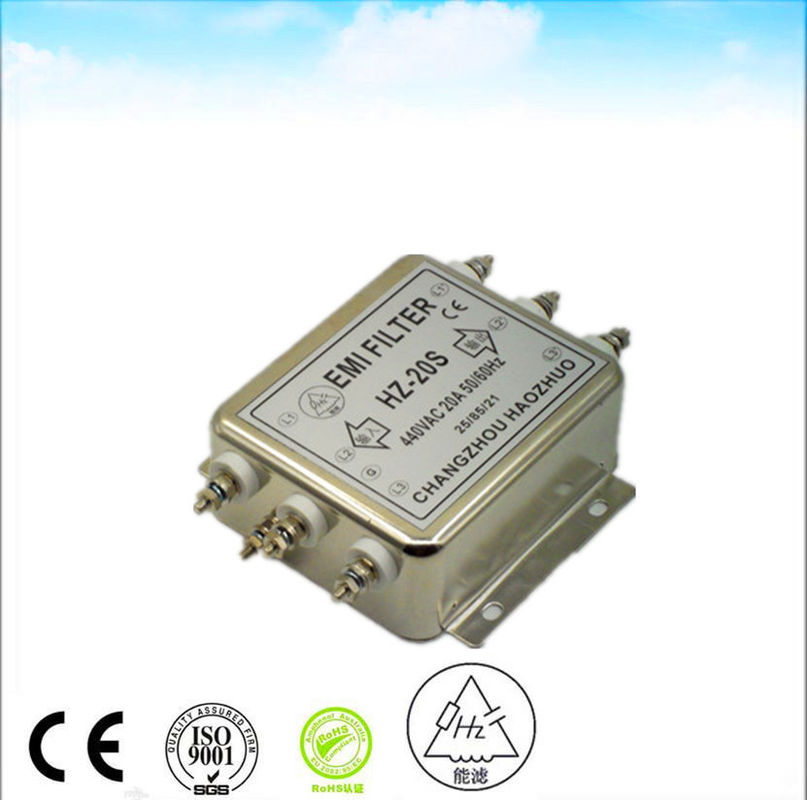

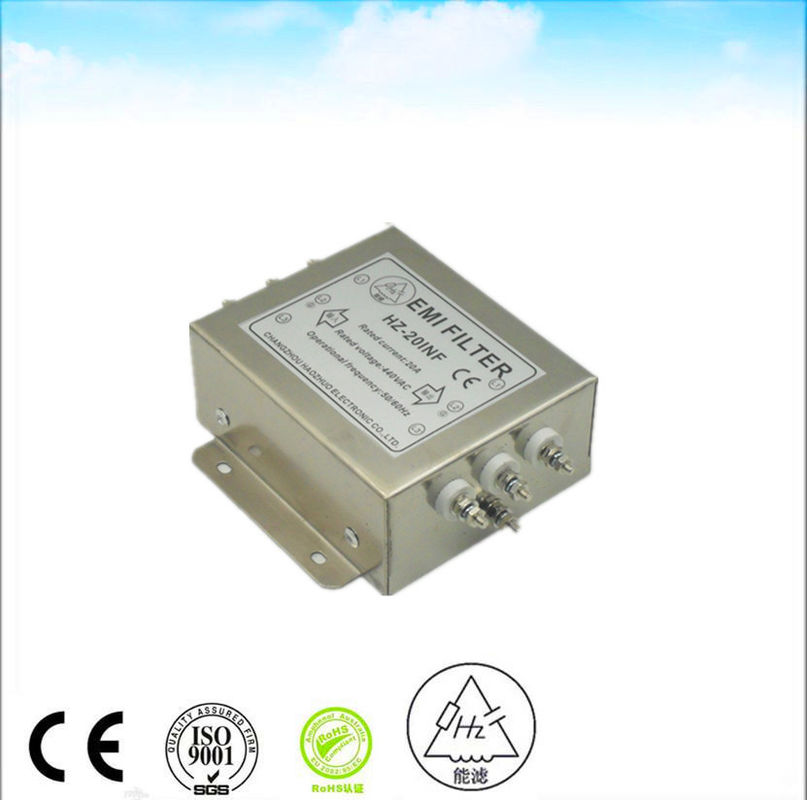

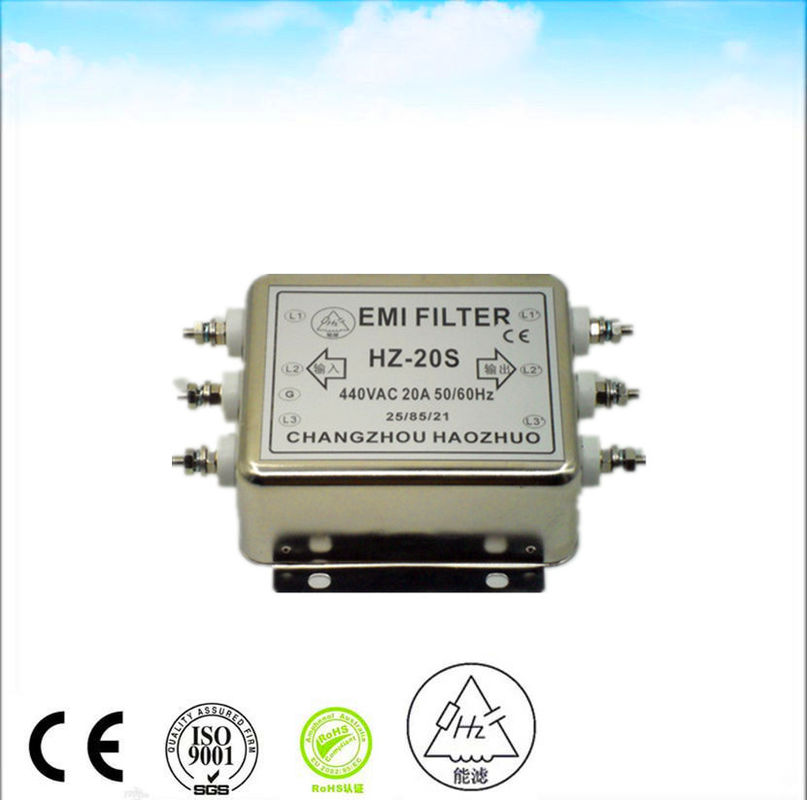

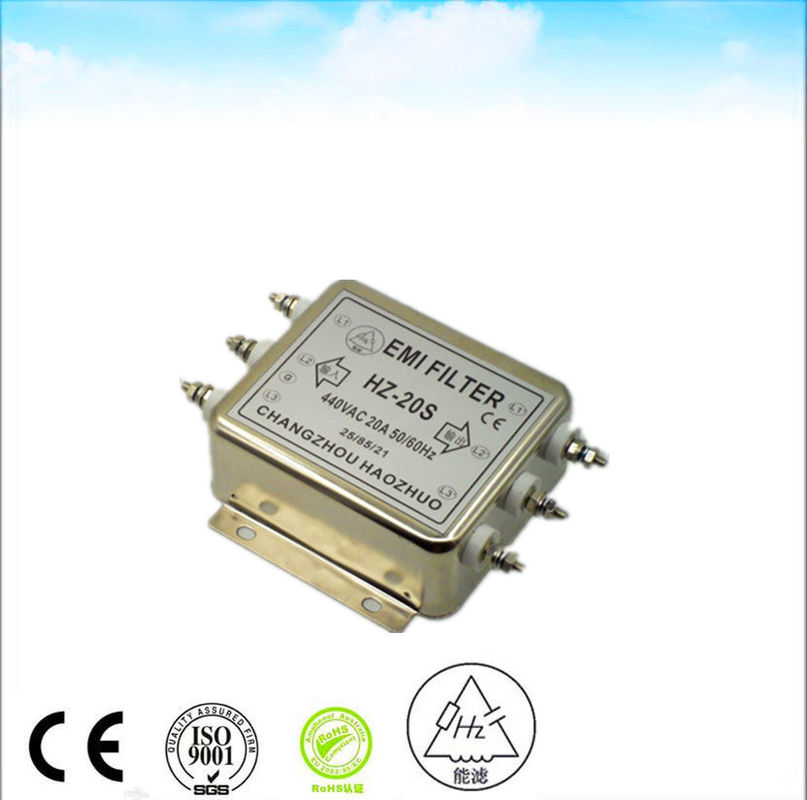

اینورتر خورشیدی منفعل 3 فاز RFI EMI فیلتر برای مبدل Dc Dc 440 480VAC 5A

نحوه اندازه گیری اثربخشی فیلتر

(1) از دست دادن درج

اثر کاهش نویز یک فیلتر با از دست دادن درج نشان داده می شود.همانطور که در شکل 3 نشان داده شده است، یک فیلتر در مداری قرار داده شد که یک منبع سیگنال 50 اهم را با بار متصل می کند و سپس تغییر ولتاژ در سمت بار (B تا C) اندازه گیری شد.این به طور معمول در دسی بل بیان می شود.

(2) دسی بل

دسی بل (دسی بل) واحدی است که برای بیان یک نسبت استفاده می شود.همانطور که در جدول 2 نشان داده شده است، توانایی کاهش نویز تا 1/10 به صورت 20dB بیان شده است، در حالی که توانایی کاهش نویز تا 1/100 به صورت 40dB بیان شده است.هر بار که نویز به 1/10 کاهش می یابد، دسی بل 20 افزایش می یابد (برای از دست دادن درج).
استفاده از dB بسیار راحت است زیرا می تواند نسبت زیادی را از طریق جمع بیان کند.نتیجه اندازه گیری نویز نیز معمولاً بر حسب دسی بل بیان می شود.به عنوان مثال، 40dBμV نشان دهنده ولتاژی است که در آن 1μV برابر 0dB است و بنابراین به معنای 100μV است.

(3) اعدادی که باید در نظر داشته باشید

هنگامی که نویز دو برابر می شود، دسی بل 6 دسی بل تغییر می کند.وقتی نویز ده برابر می شود، دسی بل 20 دسی بل تغییر می کند.این دو عدد اغلب مورد استفاده قرار می گیرند، بنابراین در نظر گرفتن آنها می تواند مفید باشد.
البته توجه داشته باشید که این اعداد برای نشان دادن ولتاژ استفاده می شوند.برای قدرت، افزایش ده برابری منجر به تغییر 10 دسی بل می شود.این به این دلیل است که توان رابطه ای متناسب با ولتاژ مربع دارد (P=V2/R).

(4) جایگزینی پارامتر S

هنگامی که یک فیلتر را می توان به عنوان یک مدار خطی در نظر گرفت، تلفات درج را می توان با مقدار مطلق ضریب انتقال پارامتر S (S21 یا S12) که در یک سیستم 50 اهم اندازه گیری می شود جایگزین کرد.این به این دلیل است که یک سیستم اندازه گیری 50 اهم قبل و بعد از فیلتر برای هر دو اندازه گیری متصل است.در صورت امکان، از مقدار اندازه گیری شده با پارامتر S به عنوان افت درج استفاده می کنیم.

• ما یک تولید کننده حرفه ای و معروف فیلتر EMI هستیم.
• تیم فنی ما بیش از 10 سال تجربه در طراحی فیلتر EMI دارد.ما استاندارد ایمنی UL VDE CSA CE CQC و غیره را به خوبی می شناسیم.
• تیم خدمات فنی ما انواع استانداردهای آزمایشی مانند کاربرد صنعتی (IEC61800-3 برای درایو اینورتر فرکانس EN12015 برای آسانسور EN55011 برای دستگاه ISM و غیره) و کاربرد نظامی (GJB151A GJB152A و غیره) را می آموزد. ما می توانیم مشکل EMI را به سرعت و به طور موثر و کم حل کنیم. هزینه بر.
• تجهیزات تست ما: پل دیجیتال LCR/تستر ضد ولتاژ/تستر مقاومت عایق/آنالایزر طیف/تستر سلف/منبع سیگنال استاندارد/اتاق محافظ/تستر شدت تداخل و غیره
• محصول ما: فیلتر EMI برای اهداف عمومی / فیلتر EMI برای اینورتر فرکانس / فیلتر EMI برای تاسیسات محافظ / فیلتر EMI برای کاربردهای نظامی.
• مزیت ما: کیفیت بالا / مقرون به صرفه بالا / زمان کوتاه
• خدمات ما: تمام محصولات دارای دو سال گارانتی هستند
• مشتریان اصلی ما: درایو اینورتر فرکانس و سیستم سروو درایو / سیستم محافظ MRI / سیستم اینورتر خورشیدی / سیستم حمل و نقل ریلی و غیره
