جاذب کاشی فرایت RF محفظه EMC ارتفاع 6.7 میلی متر 5.2 میلی متر اتاق محافظ RF محفظه بدون پژواک EMC

MOQ:	>=1000 عدد
قیمت:	$2.90
standard packaging:	جعبه چوبی
Supply Capacity:	1000 قطعه/قطعه در هفته

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

haozhuo

گواهی

CE RoHS

شماره مدل

H-100

تایپ کنید:

فیلتر RC

تابع انتقال:

پایین گذر

نوع بسته:

نصب سطحی

فرکانس مرکز اسمی:

50 هرتز

پهنای باند 3dB:

1 مگاهرتز

از دست دادن درج:

امپدانس ورودی:

استاپ باند تضعیف:

اندازه پایه:

10*10

ارتفاع استاندارد:

5.2 میلی متر، 6.7 میلی متر

5 متر مربع

نوع مدل:

کاشی 52، کاشی 67

بسته:

با بشقاب

بندر:

شانگهای

برجسته کردن:

آبشوری فلز فرایت

کاشی فرایت EMC

جذب کننده کاشی فرایت

Product Description

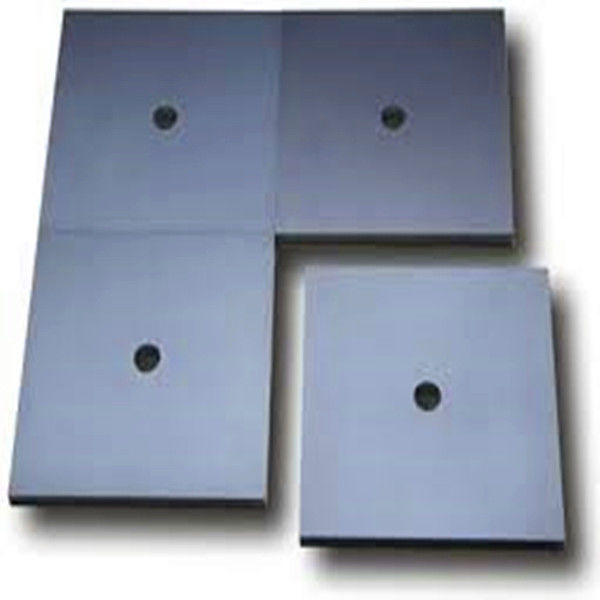

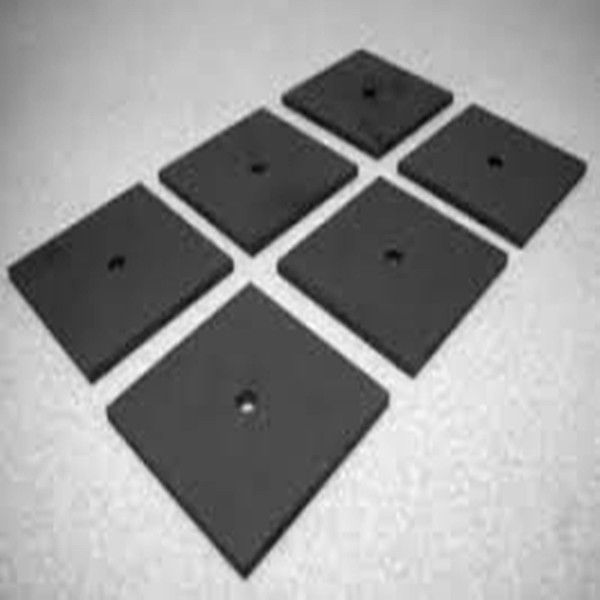

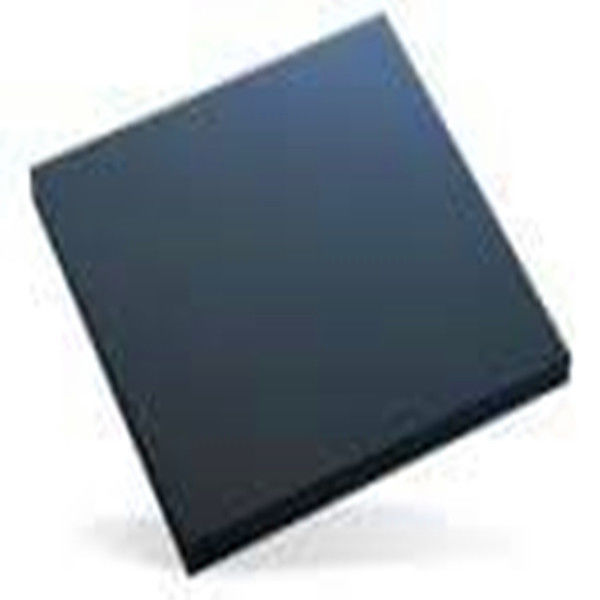

کاشی فریت 6.7 میلی‌متری با ارتفاع 5.2 میلی‌متر برای اتاق EMC

عملکرد معمول در:
- 30 مگاهرتز = -18.0 دسی‌بل
- 100 مگاهرتز = -27.0 دسی‌بل
- 300 مگاهرتز = -25.0 دسی‌بل
- 500 مگاهرتز = -19.5 دسی‌بل
- 1000 مگاهرتز = -12.5 دسی‌بل
تراوایی اولیه: 2000±20%
اتلاف نسبی: 25 (0.1 مگاهرتز) tanδ/μiac
چگالی شار اشباع: 260 (1194A/m)
3.93 اینچ در 3.93 اینچ (ضخامت 0.0265 اینچ)
حداقل الزامات سفارش اعمال می‌شود

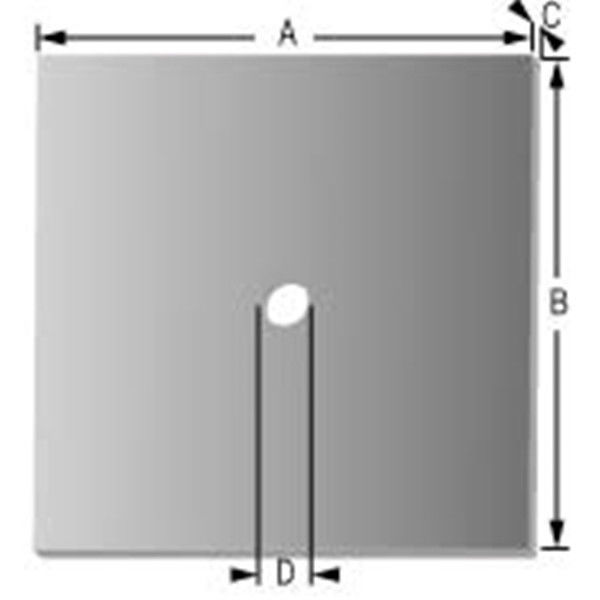

اندازه کاشی فریت

• اندازه پایه: 100*100 میلی‌متر

• ارتفاع استاندارد: 5.2 میلی‌متر، 6.7 میلی‌متر

• قطر سوراخ: 10 میلی‌متر

تراوایی اولیه	5500
ضریب اتلاف نسبی	15@0.1MHz
چگالی شار اشباع	280(1194A/m)
پسماند	180
نیروی پسماند	3
ضریب دمای نسبی	3
دمای کوری	90
چگالی	4.85*1000
مقاومت ویژه	100

30MHz	-25.5dB
100MHz	-38dB
300MHz	-19.5dB
500MHz	-16dB
700MHz	-12dB
1000MHz	-10dB

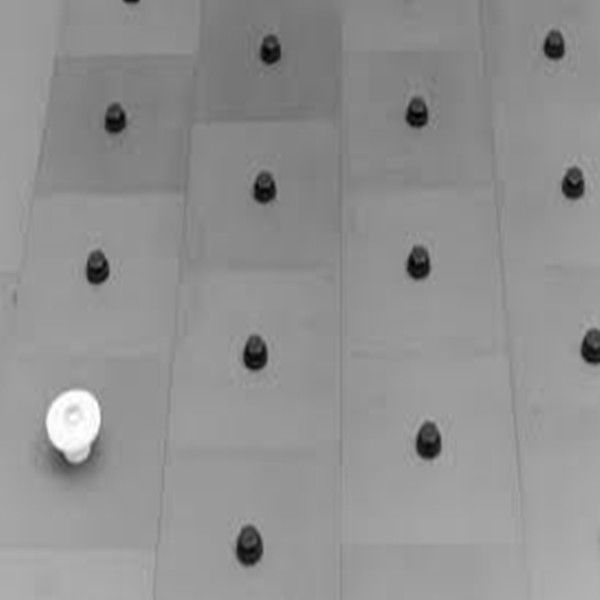

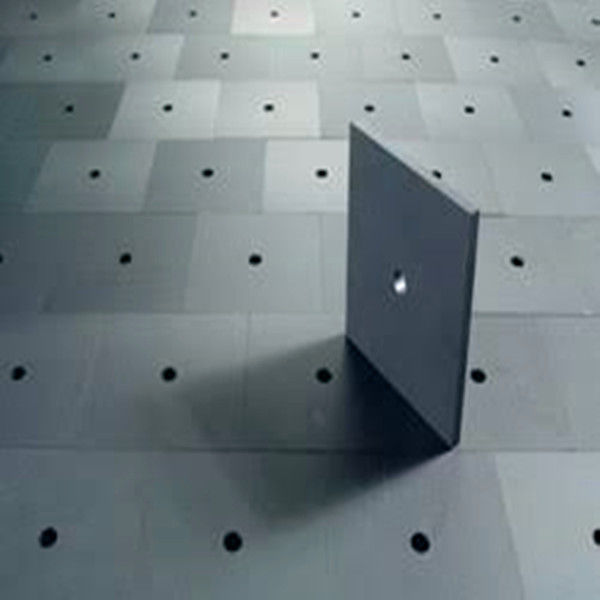

کاربرد کاشی فریت

• مورد استفاده برای اتاق EMC

بر اساس اصل داشتن تراوایی مغناطیسی پیچیده برابر (یا تقریباً برابر) با ثابت دی‌الکتریک پیچیده. مواد با این خاصیت امپدانس برابر با "فضای آزاد" را نشان می‌دهند و بنابراین انرژی تابشی را در برخورد نرمال منعکس نمی‌کنند. کاشی فریت می‌تواند 10 دسی‌بل تا 25 دسی‌بل جذب را بین 30 مگاهرتز و 1 گیگاهرتز فراهم کند. کاشی‌ها نازک هستند (تقریباً 0.26 اینچ)، اما می‌توانند سنگین باشند (تقریباً 10 پوند در هر فوت مربع).

اندازه کاشی فریت برای اتاق EMC

• اندازه پایه: 100*100 میلی‌متر

• ارتفاع استاندارد: 5.5 میلی‌متر، 6.7 میلی‌متر

• قطر سوراخ: 10 میلی‌متر

کاربرد کاشی فریت برای اتاق EMC• مورد استفاده برای اتاق EMC

درباره ما

تیم فنی ما بیش از 10 سال تجربه در طراحی فیلتر EMI دارد. ما استانداردهای ایمنی UL VDE CSA CE CQC و غیره را به خوبی می‌شناسیم.
تیم خدمات فنی ما انواع استانداردهای تست مانند کاربرد صنعتی (IEC61800-3 برای درایو اینورتر فرکانس، EN12015 برای آسانسور، EN55011 برای دستگاه ISM و غیره) و کاربرد نظامی (GJB151A، GJB152A و غیره) را یاد گرفته است. ما می‌توانیم مشکلات EMI را به سرعت، به طور مؤثر و با هزینه کم حل کنیم.
تجهیزات تست ما: پل دیجیتال LCR / تستر ولتاژ / تستر مقاومت عایق / تحلیلگر طیف / تستر سلف / منبع سیگنال استاندارد / اتاق محافظ / تستر شدت تداخل و غیره
محصول ما: فیلتر EMI برای مصارف عمومی / فیلتر EMI برای اینورتر فرکانس / فیلتر EMI برای تاسیسات محافظ / فیلتر EMI برای کاربرد نظامی
مزیت ما: کیفیت بالا / مقرون به صرفه بودن بالا / زمان تحویل کوتاه
خدمات ما: تمام محصولات دارای دو سال گارانتی هستند
مشتریان اصلی ما: درایو اینورتر فرکانس و سیستم درایو سروو / سیستم محافظ MRI / سیستم اینورتر خورشیدی / سیستم حمل و نقل ریلی و غیره
