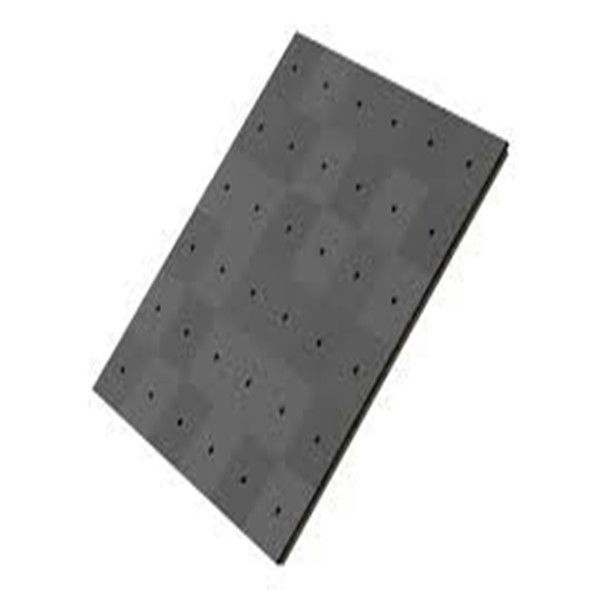

High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

جاذب کاشی فریت فرکانس بالا برای محافظت RF، اندازه 100*100، اتاق محافظ RF، اتاق بدون پژواک EMC

محصولات - جذب کننده کاشی فرایت
  • برجسته کردن

    جذب کننده کاشی فریت شیلدینگ Rf,جاذب کاشی فریت 100x100,100dB جذب کاشی فریت

    ,

    Ferrite Tile Absorber 100x100

    ,

    100dB Ferrite Tile Absorber

  • تایپ کنید
    کاشی فریت
  • رنگ
    مشکی
  • اندازه پایه
    100*100
  • ضخامت
    5.2 میلیمتر 6.7 میلیمتر
  • پهنای باند 3dB
    14K
  • از دست دادن درج
    100 دسی بل
  • امپدانس ورودی
    50 اهم
  • استاپ باند تضعیف
    100 دسی بل
  • برنامه
    اتاق EMC
  • MOQ
    500 عدد
  • عرضه کنید
    10000
  • تحویل
    از کنار دریا
  • بندر
    شانگهای
  • محل منبع
    جیانگ سو، چین
  • نام تجاری
    neutral
  • گواهی
    CE RoHS
  • شماره مدل
    5.2
  • مقدار حداقل تعداد سفارش
    1 - 9 قطعه
  • قیمت
    $1000
  • جزئیات بسته بندی
    100 عدد در یک کارتن وزن ناخالص حدود 20 کیلوگرم است
  • قابلیت ارائه
    100 قطعه/قطعه در هفته

جاذب کاشی فریت فرکانس بالا برای محافظت RF، اندازه 100*100، اتاق محافظ RF، اتاق بدون پژواک EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
دریافت قیمت حالا حرف بزن

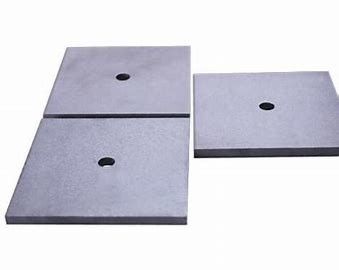

اندازه کاشی فریت

  • اندازه پایه: 100*100 میلی متر
  • ارتفاع استاندارد: 5.2 میلی متر، 6.7 میلی متر
  • قطر سوراخ: 10 میلی متر





کاربرد کاشی فریت

  • برای اتاق EMC استفاده می شود

بر اساس اصل داشتن نفوذپذیری مغناطیسی پیچیده برابر (یا تقریباً برابر) با ثابت دی الکتریک پیچیده. مواد با این خاصیت امپدانس برابر با "فضای آزاد" را نشان می دهند و بنابراین انرژی تابیده شده را در برخورد نرمال منعکس نمی کنند.

کاشی فریت می تواند 10 دسی بل تا 25 دسی بل جذب در فرکانس 30 مگاهرتز تا 1 گیگاهرتز فراهم کند. کاشی ها نازک هستند (تقریباً 0.26 اینچ)، اما می توانند سنگین باشند (حدود 10 پوند در هر فوت مربع).

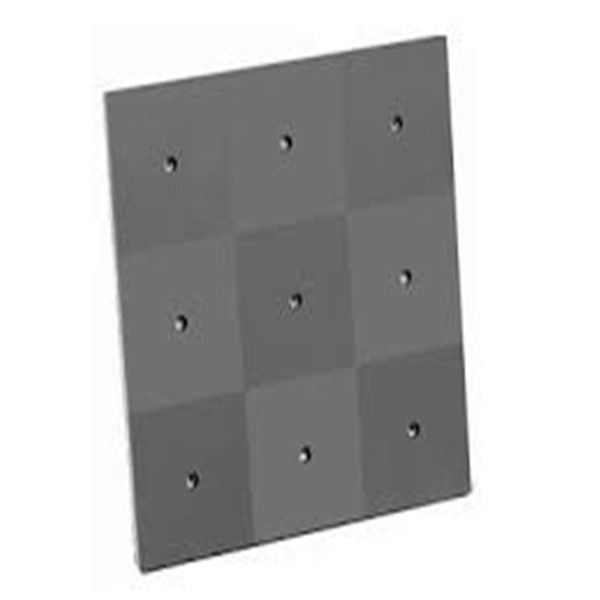

اندازه کاشی فریت برای اتاق EMC

  • اندازه پایه: 100*100 میلی متر
  • ارتفاع استاندارد: 5.5 میلی متر، 6.7 میلی متر
  • قطر سوراخ: 10 میلی متر

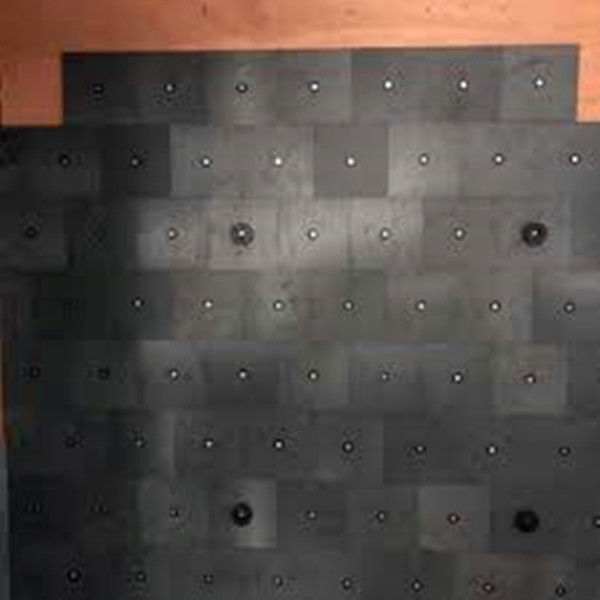

کاربرد کاشی فریت برای اتاق EMC

برای اتاق EMC استفاده می شود

نفوذپذیری اولیه 5500
ضریب اتلاف نسبی 15@0.1MHz
چگالی شار اشباع 280(1194A/m)
مغناطیس پسماند 180
نیروی محرکه مغناطیسی پسماند 3
ضریب دمایی نسبی 3
دمای کوری 90
چگالی 4.85*1000
مقاومت ویژه 100



عملکرد

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



جاذب کاشی فریت فرکانس بالا برای محافظت RF، اندازه 100*100، اتاق محافظ RF، اتاق بدون پژواک EMC 0

قطعه ابعاد به میلی متر
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
وزن

330 گرم





جاذب کاشی فریت فرکانس بالا برای محافظت RF، اندازه 100*100، اتاق محافظ RF، اتاق بدون پژواک EMC 1جاذب کاشی فریت فرکانس بالا برای محافظت RF، اندازه 100*100، اتاق محافظ RF، اتاق بدون پژواک EMC 2
