کاشی های محفظه آنکوئیک جذب کننده فریت
,کاشی های محفظه آنکوئیک RF
,کاشی فریت جذب کننده
-
تایپ کنیدفیلتر RC
-
تابع انتقالپایین گذر
-
نوع بستهنصب سطحی
-
فرکانس مرکز اسمی50 هرتز
-
پهنای باند 3dB1 مگاهرتز
-
از دست دادن درج100
-
امپدانس ورودی50
-
استاپ باند تضعیف100
-
اندازه پایه10*10
-
ارتفاع استاندارد5.2 میلی متر، 6.7 میلی متر
-
رنگمشکی
-
MOQ5 متر مربع
-
نوع مدلکاشی 52، کاشی 67
-
بستهبا بشقاب
-
بندرشانگهای
-
محل منبعچین
-
نام تجاریhaozhuo
-
گواهیCE RoHS
-
شماره مدلH-100
-
مقدار حداقل تعداد سفارش>=1000 عدد
-
قیمت$2.90
-
جزئیات بسته بندیجعبه چوبی
-
قابلیت ارائه1000 قطعه/قطعه در هفته

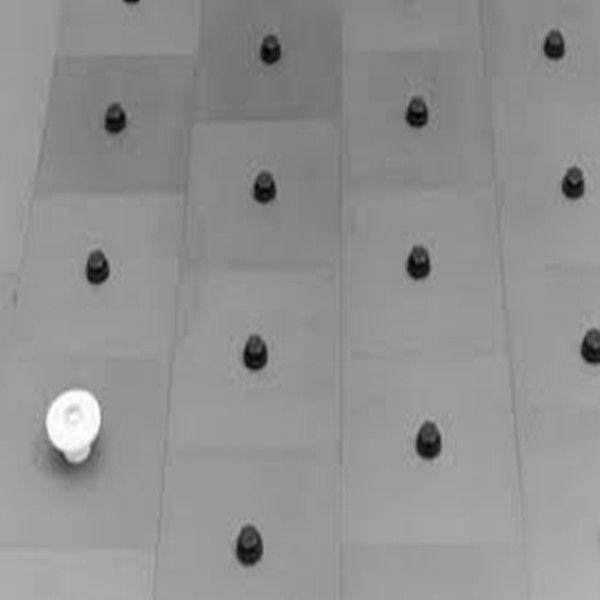

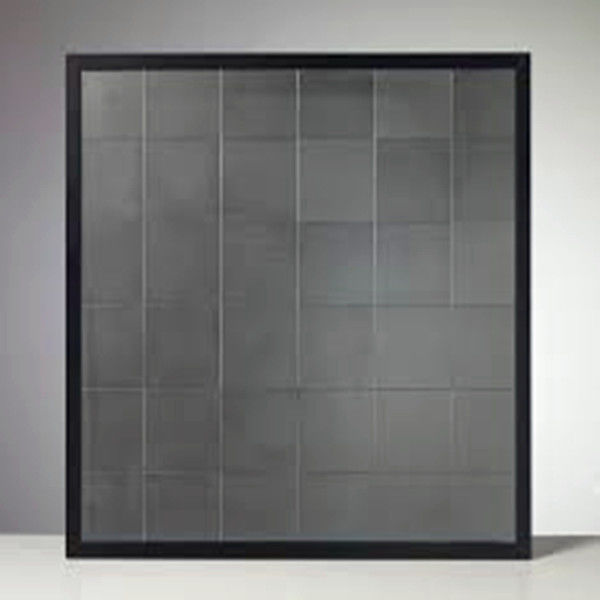

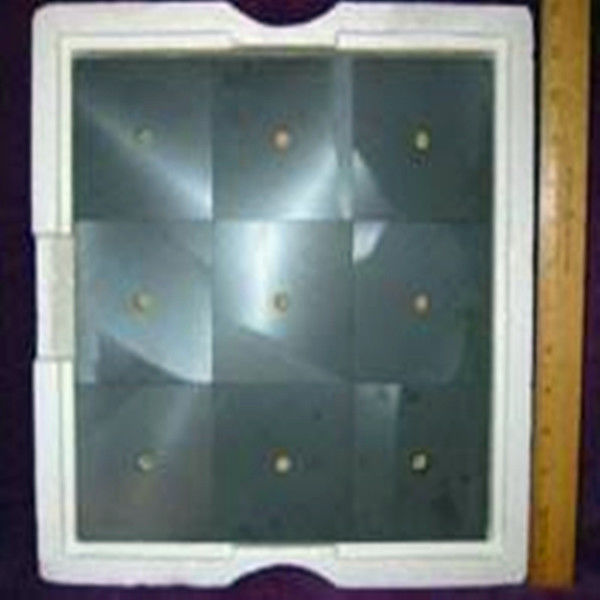

فریت جذب کننده اتاق Anechoic کاشی اتاق emc rf اتاق محافظ
6.7mm 5.2mm ارتفاع فلز فرایت برای قفس محافظ RF

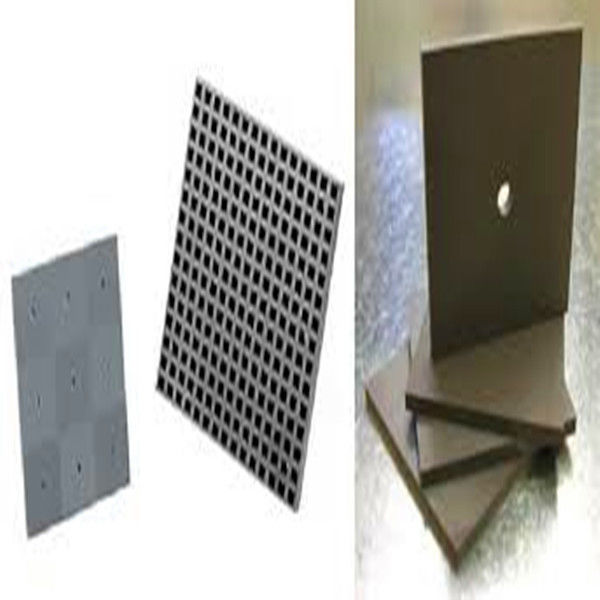

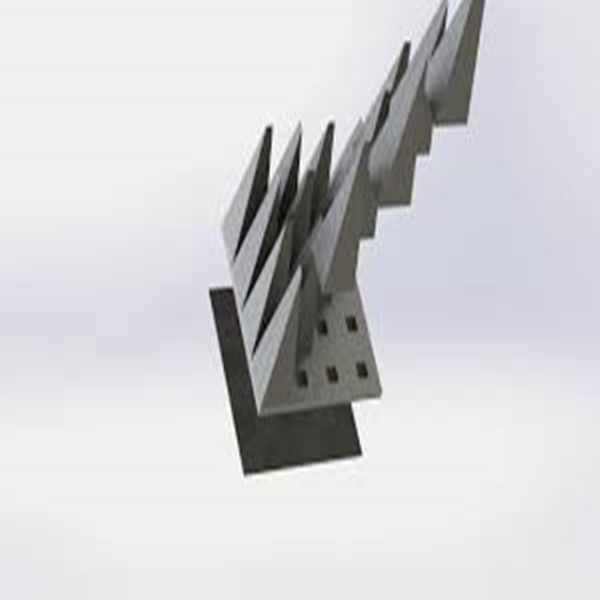

کاشی های فرایت، ورق های جذب انعطاف پذیر و جذب کننده های اهرام برای جذب اشعه الکترومغناطیسی ساخته می شوند.برای مثال، کاشی های فرریت و جذب کننده های اهرام به منظور ایجاد اتاق ها یا جعبه های آنکوئیک استفاده می شوند.ورق های جذب انعطاف پذیر به طور کلی برای جذب اشعه در منبع اشعه در محفظه های الکترونیک استفاده می شوند.فوم جذب مایکروویو می تواند در فرکانس های بالاتر از محافظ سنتی استفاده شود و همچنین می تواند با محافظ های EMI / RFI دیگر برای گسترش محدوده فرکانس استفاده شود.

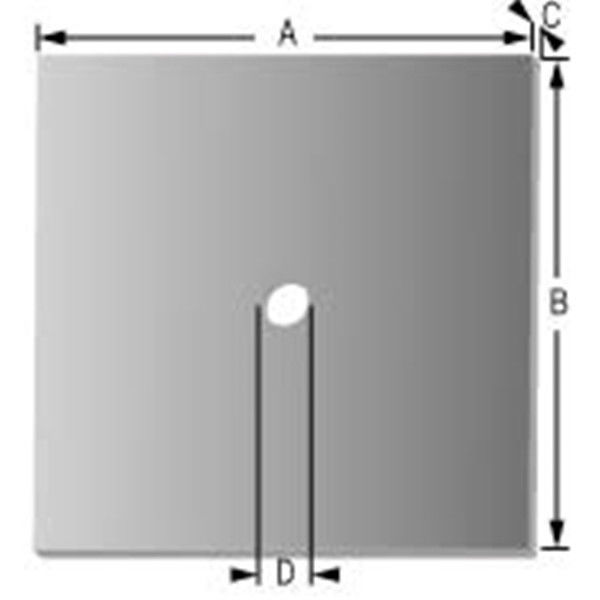

اندازه کاشی فرایت
· اندازه پایه: 100*100mm
· ارتفاع استاندارد: 5.2mm، 6.7mm
· قطر سوراخ: 10mm
| نفوذ اولیه | 5500 |
| فاکتور خسارت نسبی | 15@0.1MHz |
| تراکم جریان اشباع | 280 ((1194A/m) |
| باقیمانده | 180 |
| اجبار | 3 |
| فاکتور دمای نسبی | 3 |
| دمای کوری | 90 |
| تراکم | 4.85*1000 |
| مقاومت | 100 |
| 30MHz | -25.5دبی |
| 100 مگاهرتز | -38دبي |
| ۳۰۰ مگاهرتز | -19.5دبی |
| 500 مگاهرتز | -16دبي |
| 700 مگاهرتز | -12دبي |
| 1000 مگاهرتز | -10دبي |
استفاده از کاشی فرایت
· برای اتاق EMC استفاده می شود
بر اساس اصل داشتن نفوذ پذیری مغناطیسی پیچیده برابر (یا تقریبا برابر) با ثابت دی الکتریک پیچیده است.مواد با این خاصیت دارای یک مقاومت برابر با "فضای آزاد" هستند و بنابراین انرژی تابش شده را در وقوع عادی منعکس نمی کنندکاشی فرایت می تواند 10dB - 25dB جذب بین 30MHz و 1GHz را فراهم کند. کاشی ها نازک هستند (تقریبا 0.26 اینچ) ، اما می توانند سنگین باشند (تقریبا 10 پوند در هر فوت مربع).
اندازه برای کاشی فرریت اتاق EMC
· اندازه پایه: 100*100mm
· ارتفاع استاندارد: 5.5mm، 6.7mm
· قطر سوراخ: 10mm
درخواست برای کاشی فرایت اتاق EMCبرای اتاق EMC استفاده می شود
