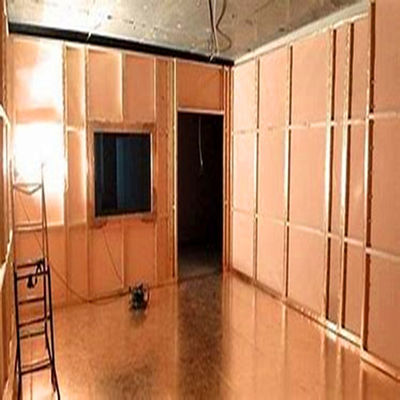

قفس فارادی ام آر آی
ویژگی های محصول اتاق اسکن MRI:
محافظ RF با ساخت محفظه ها از یک سیستم پانل گالوانیزه پانل 2 میلی متری ایجاد می شود.گوشه های پانل های محافظ جوش داده شده، گالوانیزه شده و با بست های مخصوص M10 در زمینی به طول 150 میلی متر مونتاژ می شوند.این بست ها بر اساس گشتاور از پیش تعریف شده نصب می شوند تا از تضعیف محافظ RF با عمر طولانی اطمینان حاصل کنند.بین فلنج های پانل های محافظ RF، یک واشر با کارایی بالا با دقت نصب شده است.این ساختار بر اساس بهترین شیوه ها است و بالاترین عملکرد محافظ RF را برای کاربردهای نظامی و صنعتی ارائه می دهد.علاوه بر این، طراحی نیاز به جوش، برش یا اره را حذف می کند و امکان نصب سریع و تمیز در محل را فراهم می کند.
توضیحات اتاق اسکن MRI:
این ساختار قاب مدولار با مس آبکاری شده پیچیده شده است که می تواند با هر معیار طراحی مطابقت داشته باشد.سیستم مهندسی شده و پیچ و مهره ای یکپارچگی RF را با درزهای عریض 4.4 سانتی متری (1 3/4 اینچ) که به شدت فشرده شده اند، افزایش می دهد و سطح سپر بدون درز را ارائه می دهد. اتصال دهنده های داخلی مجبور نیستند با طراحی به سطح سپر نفوذ کنند، که عمر طولانی مدت را افزایش می دهد. از سپر
مشخصات محصول | ||||
پانل های محافظ از صفحات فولادی نورد سرد ساخته شده اند.آنها به روشی به هم متصل شده اند و با محافظ CO2 جوش داده شده اند، که می تواند صفحات را از اعوجاج مهار کند و تراز کردن صفحات فولادی را تضمین کند. | ||||
ساخت قاب خود پشتیبانی از مواد بخش ساخته شده است. | ||||
درب محافظ اختیاری است: درب الکتروموتور استاندارد (الکتروموتور / جایگزین دستی)، درب محافظ تمام اتوماتیک (فعال شده با نور با رمز عبور) درب کشویی.تزئینات استیل ضد زنگ ساب براق روی سطح درب است.ابعاد استاندارد درب: 0.85×2 (m) است. | ||||
درب محافظ کشویی معلق در مقیاس بزرگ، درب فشاری کشویی الکتروموتور، درب کیسه گاز کشویی الکتروموتور، درب چرخشی با مسیر. | ||||
پنجره تهویه دار از نوع هدایت کننده موج سلولی با ابعاد 300×300 میلی متر طراحی شده است. | ||||
فیلتر پاور در شرایط کارایی بالا و کم نشتی می باشد. | ||||
تلفن، تهویه مطبوع، دستگاه های آتش نشانی، فیبر نوری و کابل های CAT5 را می توان به صورت سفارشی مجهز کرد. | ||||
دکوراسیون در اتاق محافظ مطابق با الزامات اتاق تجهیزات استاندارد ترتیب داده می شود. | ||||
ویژگی های محافظ (dB) | ||||
| 14 کیلوهرتز | 85 دسی بل | ||
100 کیلوهرتز | 100 دسی بل | |||
200 کیلوهرتز | 110 دسی بل | |||
موج هواپیما | 50-103 مگاهرتز | 120 دسی بل | ||
| 1-10 گیگاهرتز | 110 دسی بل | ||
10-20 گیگاهرتز | 100 دسی بل | |||
20-40 گیگاهرتز | 80dB | |||
دامنه کاربرد | ||||
تست EMC | ||||
موارد 1 | نوع پانل ماژول، ورق فولادی گالوانیزه 2mm/3mm | |||
موارد 2 | درب محافظ RF، اندازه باز: 1000 * 2000 میلی متر یا بعد سفارشی | |||
موارد 3 | فیلترهای برق 16A/ 32A/50A/63A یا پارامتر سفارشی | |||
موارد 4 | پانل های تهویه لانه زنبوری 300x300x25mm 300x600x25mm یا بعد سفارشی | |||
موارد 5 | پنل RF 300 * 200 میلی متر، از جمله موجبر Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 یا بعد سفارشی | |||
موارد 6 | کف کف ضد الکتریسیته ساکن یا کفپوش لمینت یا مواد سفارشی | |||
موارد 7 | جاذب RF فوم کاشی فریت جاذب قدرت بالا | |||
موارد 8 | انگشتان مس بریلیم | |||
موارد 9 | موجبر فولادی | |||
موارد 10 | واشر محافظ EMI |
لوازم جانبی اتاق اسکن MRI
لوازم جانبی 1 | درب MRI 1.2x2.1M |
لوازم جانبی 2 | پنجره MRI 0.8x1.2M |
لوازم جانبی 3 | فیلتر EMI 16A/25A/30A |
لوازم جانبی 4 | فیلتر لانه زنبوری برنجی 300x300x25mm 300x600x25mm |
لوازم جانبی 5 | پانل مسی فویل مس 1380mmx0.105mm |
لوازم جانبی 6 | موجبر برنجی |
لوازم جانبی 7 | نوار مسی عرض 25 میلی متر 50 متر / رول عرض 50 میلی متر 50 متر / رول |
لوازم جانبی 8 | پشم مس 2.5 کیلوگرم / رول |
لوازم جانبی 9 | انگشتان مس بریلیوم |
