اتاق آزمایش محافظ RF EMC

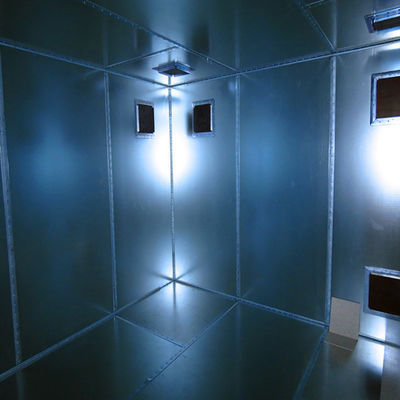

اتاق‌های محافظ مدولار یا قفس‌های مدولار فارادی با استفاده از پانل‌های فولادی پیش ساخته، به ضخامت ۲ میلی‌متر، ورق‌های گالوانیزه ساخته می‌شوند که امکان اندازه و گزینه‌های پیکربندی تقریباً نامحدود را فراهم می‌کنند و حداکثر عملکرد محافظ و مقاومت در برابر خوردگی را ارائه می‌دهند.پانل ها با استفاده از پیچ و مهره به هم متصل می شوند و واشر مش رسانای الکتریکی بین هر اتصال قرار می گیرد.
چه زمانی یک اتاق محافظ ضروری است؟
· اگر آزمایشگاه شما در نزدیکی یک فرستنده طیف گسترده (یعنی تجهیزاتی که فرکانس های متعدد را زیر 400 هرتز ارسال می کند)، دکل رادیویی، فرستنده تلفن همراه یا سایر ژنراتورهای میدان بزرگ است، پس باید یک اتاق محافظ در نظر بگیرید.
· اگر تحقیق شما در باند گاما است و نمی خواهید از فیلتر ناچ 60/50 هرتز برای حذف نویز برق استفاده کنید، ممکن است یک اتاق محافظ در نظر بگیرید.ما توصیه می کنیم مراحل بالا را انجام دهید تا ابتدا صدای برق شبکه را به حداقل برسانید.اگر برای نیازهای شما کافی نیست، یک اتاق محافظ ممکن است کمک کند.
| مشخصات محصول | ||||
| پانل های محافظ از صفحات فولادی نورد سرد ساخته شده اند.آنها به روشی متصل شده اند و با محافظ CO2 جوش داده می شوند، که می تواند صفحات را از اعوجاج مهار کند و تسطیح صفحات فولادی را تضمین کند. | ||||
| ساخت قاب خود پشتیبانی از مواد مقطع ساخته شده است. | ||||
| درب محافظ اختیاری است: درب الکتروموتور استاندارد (الکتروموتور / جایگزین دستی)، درب محافظ تمام اتوماتیک (فعال شده با نور با رمز عبور) درب کشویی.تزئینات استیل ضد زنگ ساب براق روی سطح درب است.ابعاد استاندارد درب: 0.85×2 (m) است. | ||||
| درب محافظ کشویی معلق در مقیاس بزرگ، درب فشاری کشویی الکتروموتور، درب کیسه گاز کشویی الکتروموتور، درب چرخشی با مسیر. | ||||
| پنجره تهویه دار از نوع هدایت کننده موج سلولی با ابعاد 300×300 میلی متر طراحی شده است. | ||||
| فیلتر پاور در شرایط کارایی بالا و کم نشتی می باشد. | ||||
| تلفن، تهویه مطبوع، دستگاه های آتش نشانی، فیبر نوری و کابل های CAT5 را می توان به صورت سفارشی مجهز کرد. | ||||
| دکوراسیون در اتاق محافظ مطابق با الزامات اتاق تجهیزات استاندارد ترتیب داده می شود. | ||||
| ویژگی های محافظ (dB) | ||||
| 14 کیلوهرتز | 85 دسی بل | ||
| 100 کیلوهرتز | 100dB | |||
| 200 کیلوهرتز | 110 دسی بل | |||
| موج هواپیما | 50-103 مگاهرتز | 120 دسی بل | ||
| 1-10 گیگاهرتز | 110 دسی بل | ||
| 10-20 گیگاهرتز | 100dB | |||
| 20-40 گیگاهرتز | 80dB | |||
| دامنه کاربرد | ||||
| تست EMC | ||||
| موارد 1 | نوع پانل ماژول، ورق فولادی گالوانیزه 2 میلی متر / 3 میلی متر | |||
| موارد 2 | درب محافظ RF، اندازه باز: 1000 * 2000 میلی متر یا بعد سفارشی | |||
| موارد 3 | فیلترهای برق 16A/ 32A/50A/63A یا پارامتر سفارشی | |||
| موارد 4 | پانل های تهویه لانه زنبوری 300x300x25mm 300x600x25mm یا بعد سفارشی | |||
| موارد 5 | پنل RF 300 * 200 میلی متر، از جمله موجبر Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 یا بعد سفارشی | |||
| موارد 6 | کف کف ضد الکتریسیته ساکن یا کفپوش لمینت یا مواد سفارشی | |||
| موارد 7 | جاذب RF فوم کاشی فریت جاذب قدرت بالا | |||
| موارد 8 | انگشتان مس بریلیوم | |||
| موارد 9 | موجبر فولادی | |||
| موارد 10 | واشر محافظ EMI | |||
| ویژگی های محافظ محفظه آنکوئیک RF (dB) | ||
| 14 کیلوهرتز | 75 دسی بل |
| 100 کیلوهرتز | 100dB | |
| 200 کیلوهرتز | 110 دسی بل | |
| موج هواپیما | 50-103 مگاهرتز | 120 دسی بل |
| 1-10 گیگاهرتز | 110 دسی بل |
| 10-20 گیگاهرتز | 100dB | |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
