100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER

100A 380V Ac Input EMI Filter طراحی EMC اتاق انکویک RF SHIELDING ROOM EMC اتاق انکویک

محصولات - فیلتر خط برق EMI
  • برجسته کردن

    فیلتر امی ورودی AC 380 ولت

    ,

    فیلتر امی ورودی AC 100 آمپر

    ,

    طراحی فیلتر امی ورودی AC

  • تایپ کنید
    فیلتر EMI
  • تابع انتقال
    پایین گذر
  • نوع بسته
    سوراخ عبوری
  • فرکانس مرکز اسمی
    50/60 هرتز
  • پهنای باند 3dB
    14K
  • از دست دادن درج
    100 دسی بل
  • امپدانس ورودی
    50 اهم
  • استاپ باند تضعیف
    100 دسی بل
  • ولتاژ نامی
    380VAC
  • جریان رتبه بندی شده
    100A
  • فرکانس عملیاتی
    50/60 هرتز
  • برنامه
    اتاق محافظ Rf
  • بندر
    شانگهای
  • محل منبع
    چین
  • نام تجاری
    nenglv
  • گواهی
    ce
  • شماره مدل
    HZ-4X100C5
  • مقدار حداقل تعداد سفارش
    >=1 قطعه
  • قیمت
    $500.00
  • جزئیات بسته بندی
    1 عدد در یک کارتن وزن ناخالص حدود 30 کیلوگرم است
  • قابلیت ارائه
    100 قطعه/قطعه در هفته

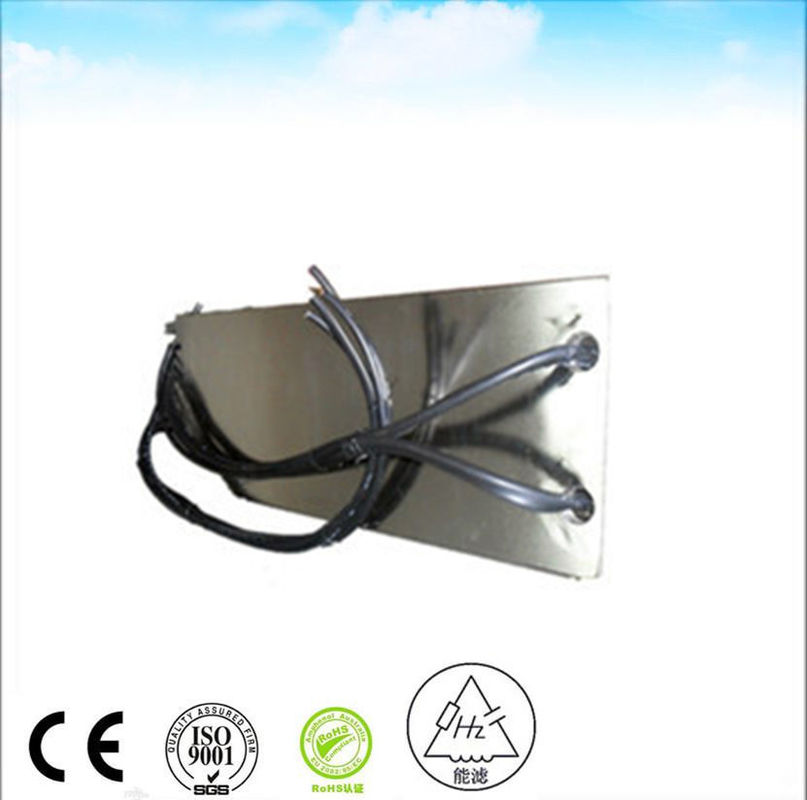

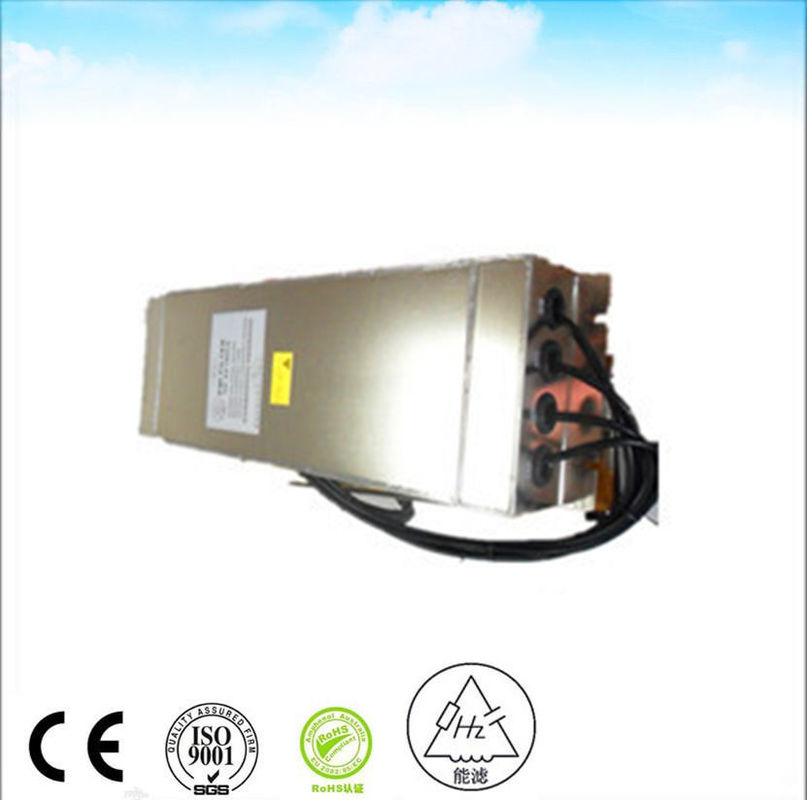

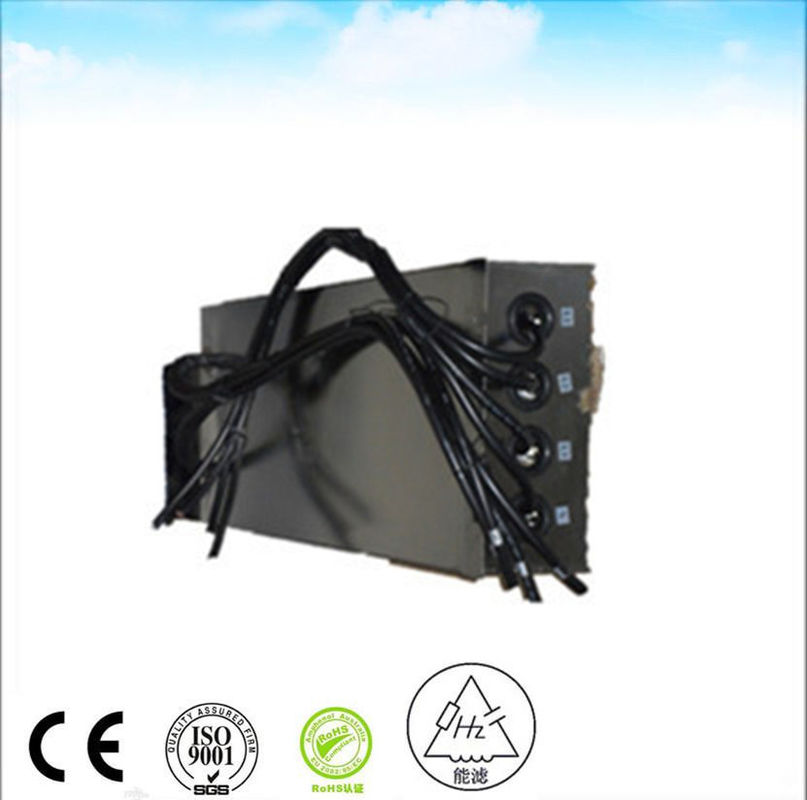

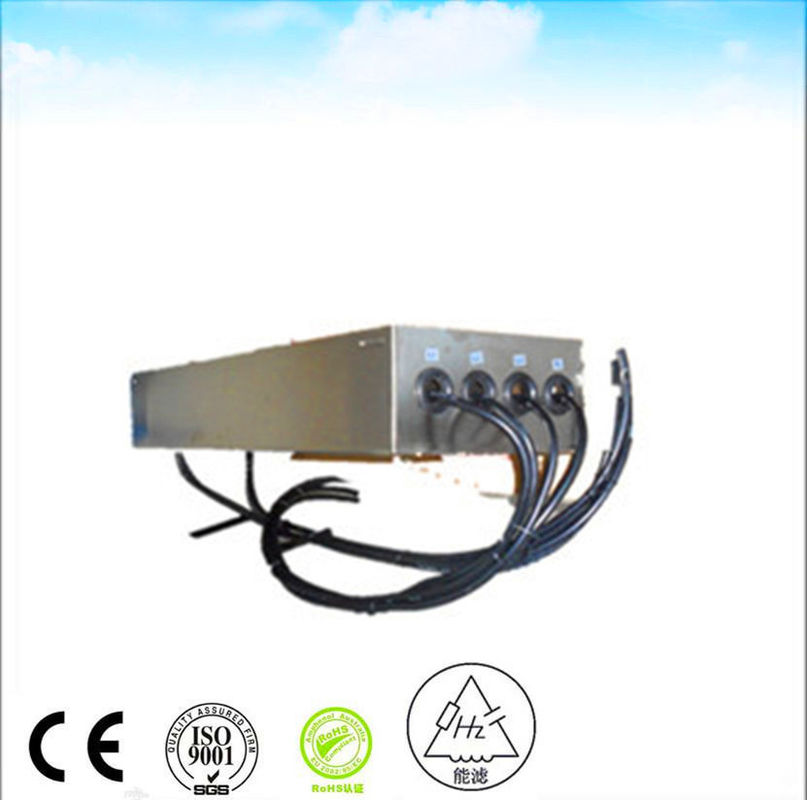

100A 380V Ac Input EMI Filter طراحی EMC اتاق انکویک RF SHIELDING ROOM EMC اتاق انکویک

  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
  • 100A 380V Ac Input Emi Filter Design emc anechoic chamber RF SHIELDING ROOM EMC ANECHOIC CHAMBER
دریافت قیمت حالا حرف بزن

فیلتر خط برق EMI 380 ولت AC 100 آمپر با محافظت RF


فیلتر خط نوعی فیلتر الکترونیکی است که بین تجهیزات الکترونیکی و یک خط خارجی قرار می‌گیرد تا فرکانس‌های رادیویی هدایت شده - RFI، که به عنوان تداخل الکترومغناطیسی (EMI) نیز شناخته می‌شود - بین خط و تجهیزات را تضعیف کند. به طور خاص، فیلتر خط AC بین خط برق AC و تجهیزات (SMPS یا مدار الکترونیکی) استفاده می‌شود.


فیلتر خط ممکن است برای تضعیف EMI در هر دو جهت استفاده شود. به عنوان مثال:

  • انتشار: ممکن است برای کاهش انتشار هدایت شده ناخواسته از تجهیزات، به سطحی به اندازه کافی پایین برای عبور از محدودیت‌های نظارتی (مانند بخش 15 FCC) استفاده شود. به عنوان مثال، در منابع تغذیه سوئیچینگ.
  • ایمنی: ممکن است برای کاهش سطح EMI ورودی به تجهیزات، به سطحی به اندازه کافی پایین برای جلوگیری از هرگونه رفتار ناخواسته استفاده شود. به عنوان مثال، در تجهیزات مورد استفاده در تأسیسات فرستنده رادیویی

تضعیف فیلترهای خط در 2 ناحیه اندازه‌گیری می‌شود:

  • حالت مشترک - تضعیف سیگنال‌هایی که به طور یکسان روی هر یک از سیم‌های عبوری از فیلتر ظاهر می‌شوند
  • حالت دیفرانسیل - تضعیف سیگنال‌هایی که فقط روی یکی از خطوط ظاهر می‌شوند

برای هر حالت، تضعیف در طیف فرکانسی مشخص می‌شود و بر حسب دسی‌بل اندازه‌گیری می‌شود

شرح محصول
ولتاژ نامی
380 ولت AC
جریان نامی
 100 آمپر
افت ولتاژ
کمتر از 1 ولت
اضافه بار
140% جریان نامی برای 15 دقیقه
اعوجاج هارمونیکی
کمتر از 2% در حداکثر جریان نامی
جریان نشتی
≤0.2 آمپر در 380/230 ولت AC و 50 هرتز
ولتاژ عایقی دی‌الکتریک
1000 ولت DC (خط به خط) 1000 ولت DC (خط به بدنه)
مقاومت عایقی DC
 مطابق با روش 202 استاندارد MIL-STD-202
استحکام ترمینال
مطابق با روش 211 استاندارد MIL-STD-202
افزایش دما
 مطابق با MIL-F-15733
افت درج
≥100dB@14K-40GHz مطابق با MIL-STD-220A، تحت شرایط بار
طبقه‌بندی آب و هوایی
25/070/21
100A 380V Ac Input EMI Filter طراحی EMC اتاق انکویک RF SHIELDING ROOM EMC اتاق انکویک 0

شرکت ما

ما یک تولید کننده حرفه‌ای و معروف فیلتر EMI هستیم.
تیم فنی ما بیش از 10 سال تجربه در طراحی فیلتر EMI دارد. ما استانداردهای ایمنی UL VDE CSA CE CQC و غیره را به خوبی می‌شناسیم.
تیم خدمات فنی ما انواع استانداردهای تست مانند کاربردهای صنعتی (IEC61800-3 برای درایو اینورتر فرکانس EN12015 برای آسانسور EN55011 برای دستگاه ISM و غیره) و کاربردهای نظامی (GJB151A GJB152A و غیره) را یاد گرفته است. ما می‌توانیم مشکلات EMI را به سرعت، مؤثر و با هزینه کم حل کنیم.
