1p 50 60 هرتز 16a 220v Rfi Ac Emi خط برق فیلتر طراحی Dc خط فیلتر rf اتاق محافظ
-
برجسته کردن
فیلتر خط برق 220 VAC Emi
,فیلترهای خط برق emi rfi ac
,طراحی فیلتر خط برق Rfi emi
-
محصولفیلتر برق EMI برای RF SHIELDING
-
جریان رتبه بندی شده16A
-
فرکانس رتبه بندی شده50/60 هرتز
-
ولتاژ نامی220 VAC
-
افت ولتاژکمتر از 1 ولت
-
اضافه بار140% جریان نامی به مدت 15 دقیقه
-
اعوجاج هارمونیککمتر از 2٪ در تمام جریان نامی
-
ولتاژ با تحمل دی الکتریک1000VDC (خط به خط) 1000VDC (خط به خط)
-
محافظ موثر10KHz≥60dB
-
مقاومت عایق DCطبق روش MIL-STD-202 202
-
طبقه بندی اقلیمی25/070/21
-
محل منبعPR چین
-
نام تجاریHAOZHUO
-
گواهیce
-
شماره مدلHZ-2X16C5
-
مقدار حداقل تعداد سفارش10 عدد در هر سفارش
-
جزئیات بسته بندیکارتن
-
قابلیت ارائه100 عدد در هفته
1p 50 60 هرتز 16a 220v Rfi Ac Emi خط برق فیلتر طراحی Dc خط فیلتر rf اتاق محافظ

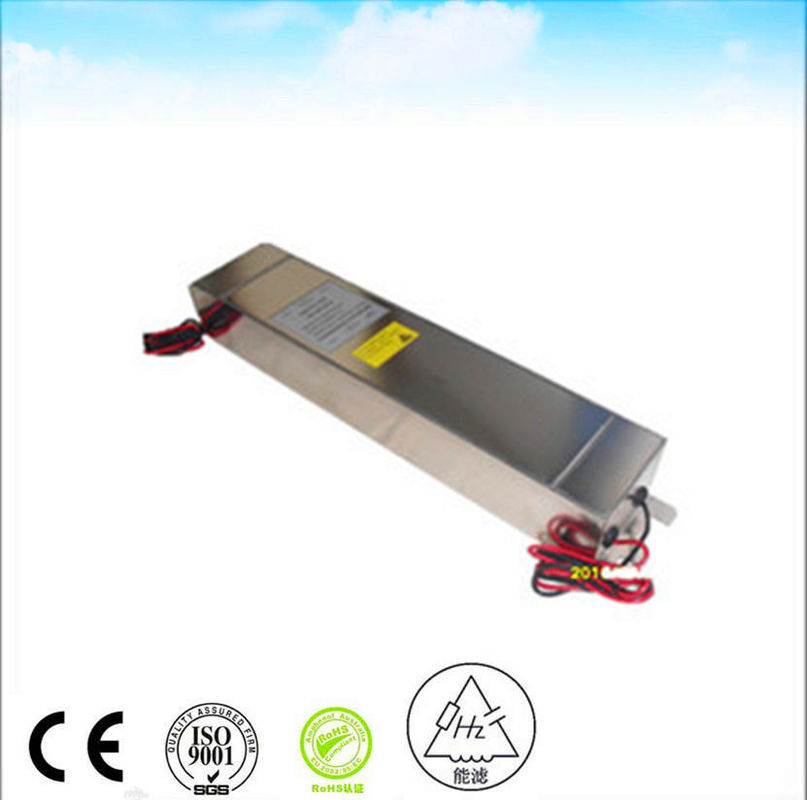

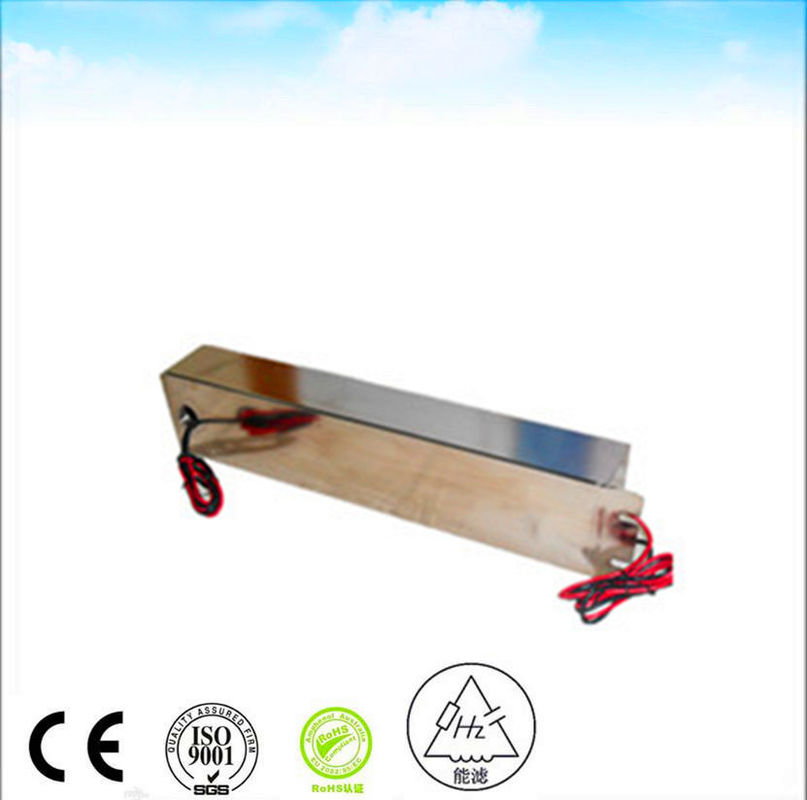

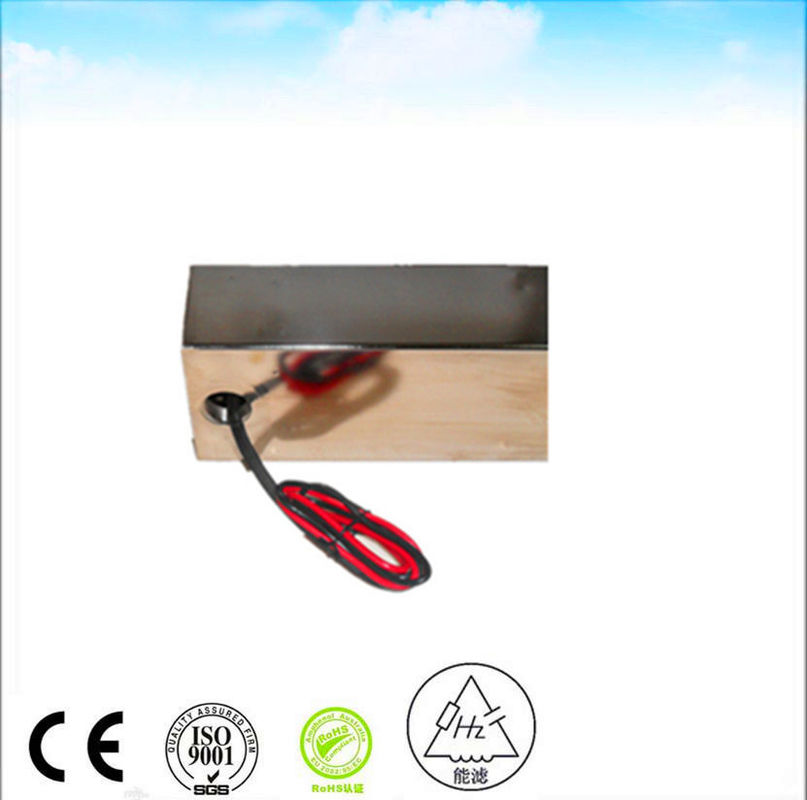

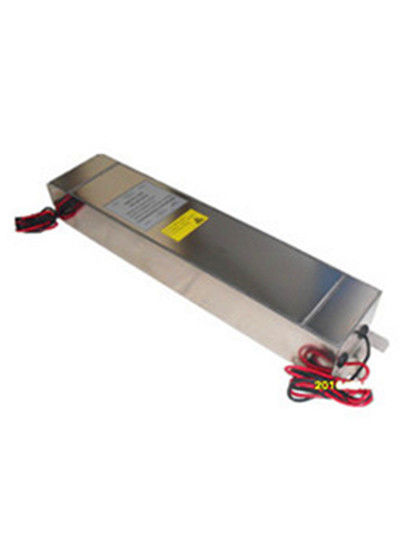

فیلتر 1P 220VAC 50/60 Hz16A EMI POWER LINE برای اتاق محافظ RF
اکثر لوازم الکترونیکی دارای یک فیلتر EMI هستند، یا به عنوان یک دستگاه جداگانه یا تعبیه شده در بردهای مدار. عملکرد آن کاهش نویز الکترونیکی فرکانس بالا است که ممکن است باعث تداخل با سایر دستگاه ها شود. استانداردهای نظارتی در اکثر کشورها وجود دارد که میزان نویز منتشر شده را محدود می کند.
|
داده های عملکرد |
|
افت ولتاژ: کمتر از 1 ولت |
|
اضافه بار: 140% جریان نامی به مدت 15 دقیقه |
|
اعوجاج هارمونیک: کمتر از 2% @ جریان نامی کامل |
|
جریان نشتی:≤0.2A@380/230VAC و 50Hz |
|
ولتاژ تحمل دی الکتریک: 1000VDC (خط به خط) 1000VDC (خط به کیس) |
|
مقاومت عایق DC: طبق روش MIL-STD-202 202 |
|
استحکام ترمینال: طبق روش MIL-STD-202 211 |
|
افزایش دما: طبق MIL-F-15733 |
|
محافظ موثر: |
|
10KHz≥60dB |
|
1MHz~20MHz≥100dB |
|
20MHz~18GHz≥100dB |
|
18GHz~40GHz≥80dB |
|
طبقه بندی اقلیمی: 25/070/21 |
فیلتر خط برق که فیلتر خط برق EMI نیز نامیده می شود، یک شبکه دو جهته غیرفعال، تجهیزات الکتریکی است که به طور موثر نقطه فرکانس خاص در خط برق یا فرکانس خارج از نقطه فرکانس خاص را فیلتر می کند. فیلترهای خط برای تداخل الکترومغناطیسی (EMI) در شبکه طراحی شده اند و یک شبکه دو پورت انتخابی فرکانس است که معمولاً از سلف ها، خازن ها و مقاومت ها تشکیل شده است. در واقع این یک نوع فیلتر است و طبق اصل کار می توان آن را فیلتر بازتابی نیز نامید. این امپدانس سری بالا و امپدانس موازی کم در باند توقف فیلتر فراهم می کند، منبع نویز و امپدانس آن به شدت با امپدانس بار تطابق ندارد، بنابراین اجزای فرکانس نامطلوب را به منبع نویز منتقل می کند.
هنگام انتخاب فیلتر خط برق باید سه شاخص اصلی را در نظر گرفت: اول ولتاژ و جریان، زیر افت ورودی و در نهایت اندازه و ساختار. از آنجایی که فیلتر داخل معمولاً گلدانی است، محیط زیست نگرانی اصلی نیست. با این حال، ویژگی های دمایی همه مواد گلدان و خازن های فیلتر تا حدی بر ویژگی های محیطی فیلتر قدرت تأثیر می گذارد.
