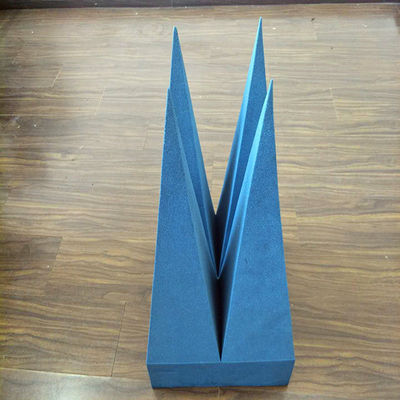

rf جذب کننده ی فوم هرم دار برای اتاق آنکوئیک
جذب کننده های فوم هرمی می توانند برای محدوده فرکانس 100MHz تا 40GHz استفاده شوند. عامل تعیین کننده پایین ترین فرکانس قابل استفاده اندازه فیزیکی هرم فوم است.هرچه ابعاد هرم بزرگتر باشهبه دلیل حجم مصرف شده در داخل یک محفظه انوکویک در صورت استفاده از فوم هرم بزرگ.کاشی های فرایت اغلب با جذب کننده های کوچک تر از فوم هرم پوشانده می شوند تا عملکرد آنکویک را بدون از دست دادن فضای ارزشمند به 30MHz افزایش دهند.فوم پلی اورتان پر از کربن (و ضد آتش) می تواند در ابعاد مختلف عرضه شود.
انواع جذب کننده های فوم RF
· جذب کننده مایکروویو از ورق لاستیک
· جذب کننده مایکروویو فوم مبتنی بر کربن
· عصاره عسل و مایکروویو با قدرت بالا
· آبشخور مایکروویو قابل پاش
· جذب کننده مایکروویو سخت و قابل ریخته شدن
نوع | اندازه پایه | تعداد اهرام | وزن | ارتفاع کل | ارتفاع پایه | ارتفاع هرم |
پيراميدال عرض |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | ۳۳۴*۳۳۴ | 1*1 | 30 | 1000 | 150 | 850 | 3 |
نوع | ارتفاع | بازتاب | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
اطلاعات اساسی در مورد جذب کننده های فوم RF
· اندازه پایه: 500 * 500mm، سفارشی قابل قبول
· ارتفاع استاندارد: 3050,100,150,200,300,400,500,700,800،1000 میلی متر
ویژگی های جذب کننده فوم RF
· مواد سنتی برای اتاق های آنکوئیک
· جذب فوق العاده در طیف گسترده ای از فرکانس
· انعطاف پذیر
