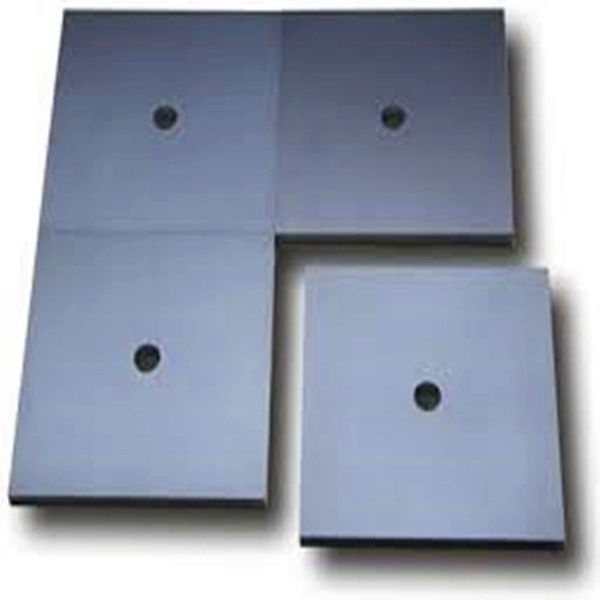

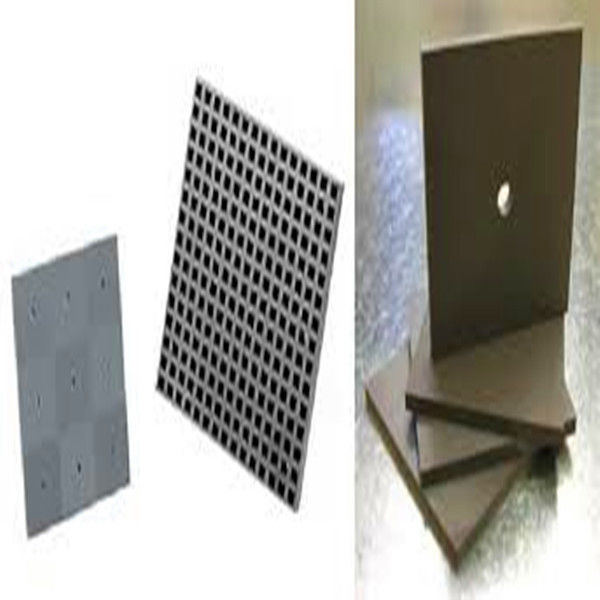

اندازه کاشی فرایت
استفاده از کاشی فرایت
بر اساس اصل داشتن نفوذ پذیری مغناطیسی پیچیده برابر (یا تقریبا برابر) با ثابت دی الکتریک پیچیده است.مواد با این خاصیت دارای یک مقاومت برابر با "فضای آزاد" هستند و بنابراین انرژی تابش شده را در وقوع عادی منعکس نمی کنند.
کاشی فرایت می تواند 10dB - 25dB جذب بین 30MHz و 1GHz را فراهم کند. کاشی ها نازک هستند (تقریباً 0.26 اینچ) ، اما می توانند سنگین باشند (تقریباً 10 پوند در هر فوت مربع).
اندازه برای کاشی فرریت اتاق EMC

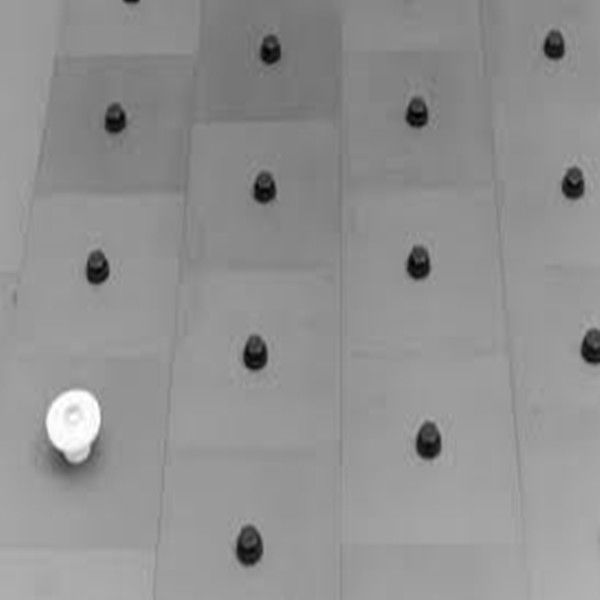

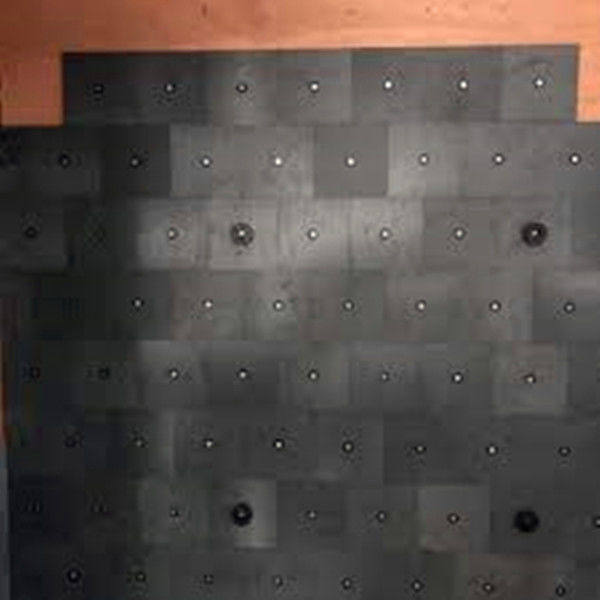

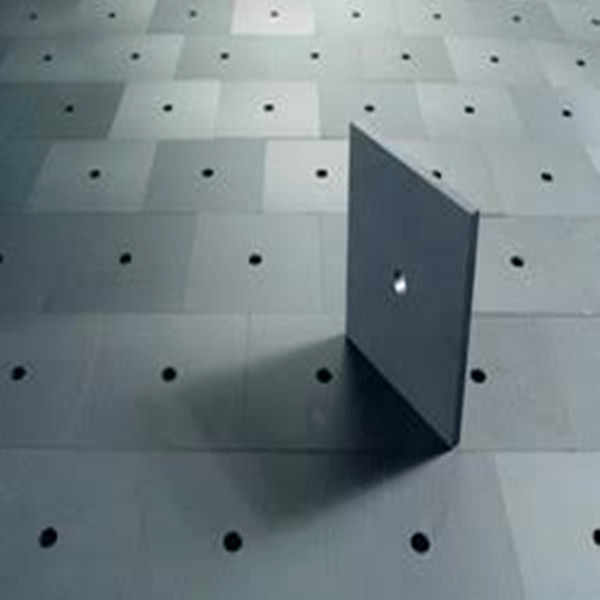

درخواست برای کاشی فرایت اتاق EMC
برای اتاق EMC استفاده می شود
نفوذ اولیه | 5500 |
فاکتور خسارت نسبی | 15@0.1MHz |
تراکم جریان اشباع | 280 ((1194A/m) |
باقیمانده | 180 |
اجبار | 3 |
فاکتور دمای نسبی | 3 |
دمای کوری | 90 |
تراکم | 4.85*1000 |
مقاومت | 100 |
عملکرد
30MHz | -25.5دبی |
100 مگاهرتز | -38دبي |
۳۰۰ مگاهرتز | -19.5دبی |
500 مگاهرتز | -16دبي |
700 مگاهرتز | -12دبي |
1000 مگاهرتز | -10دبي |
ویژگی های مواد Hz-FT
خواص | نماد | واحد | ارزش |
نفوذ اولیه | μآک | 5500 ±20٪ | |
فاکتور خسارت نسبی | tanδ/μآک | ×10-6 | 15 (0.1MHz) |
تراکم جریان اشباع | Bs | mT | 280 (1194A/m) |
باقیمانده | Br | mT | 180 |
اجبار | Hc | A/m | 3 |
فاکتور دمای نسبی (20°C ~ 60°C) | αμr | ×10-6/°C | 3 |
دمای کوری | Tc | °C | >90 |
تراکم | δ | در کیلوگرم | 4.85×103 |
مقاومت | ρ | م | >100 |
نمودار معمول از دست دادن بازتاب ((dB) و مشخصات عملکرد
فرکانس | نمادین | مشخصات |
30MHz | -25.5دبی | حداکثر -24.0 ديسيبل |
100 مگاهرتز | -38.0دبی | |
۳۰۰ مگاهرتز | -19.5دبی | |
500 مگاهرتز | -16.0دبی | |
700 مگاهرتز | -12.0 ديسيبل | |
1000 مگاهرتز | -12.0 ديسيبل | -حداقل 9.0 ديسيبل |
بخش | ابعاد در میلی متر |
A | 99.95 +/- 010 |
ب | 99.95 +/- 010 |
C | 6.70 +/- 010 |
D | 10.00 +/- 020 |
وزن | ۳۳۰ گرم |
