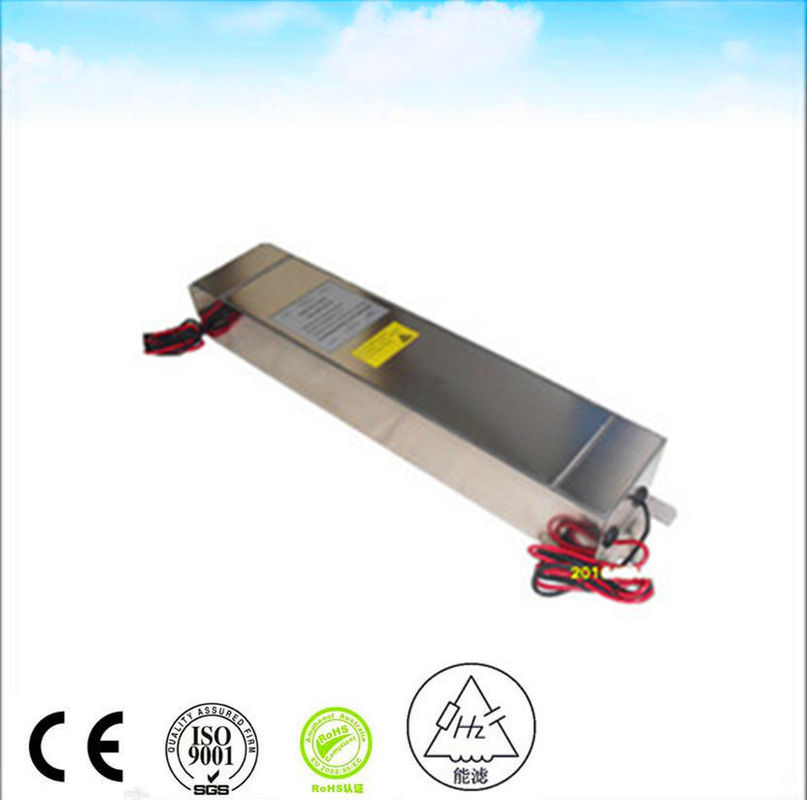

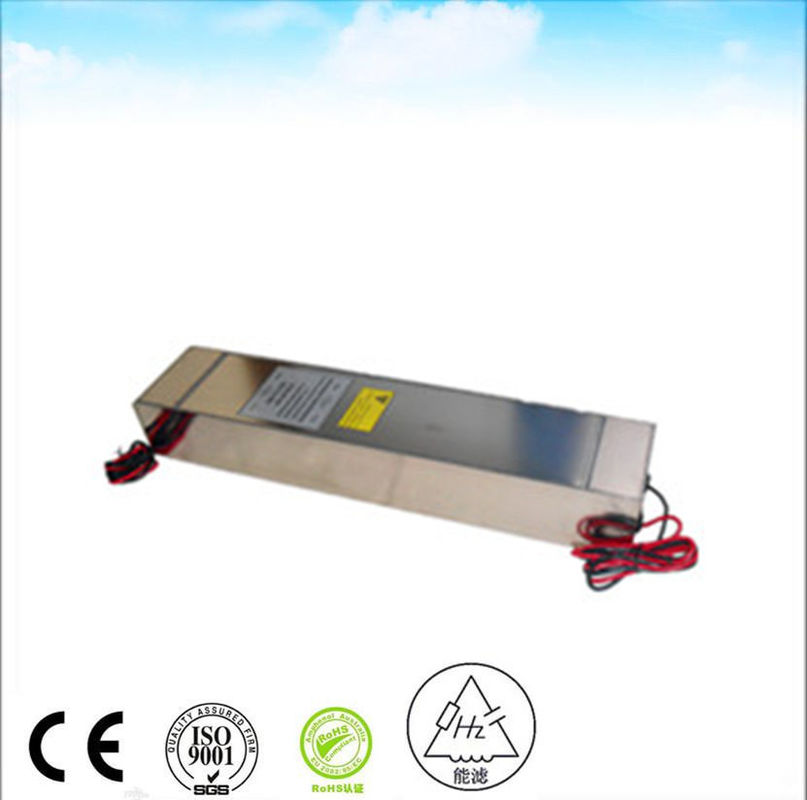

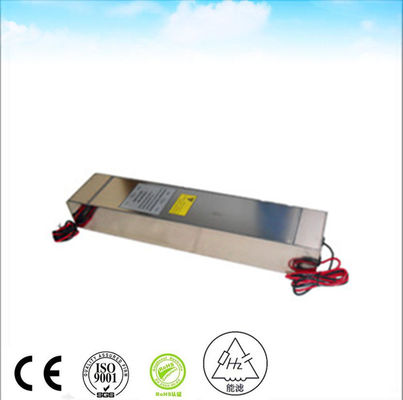

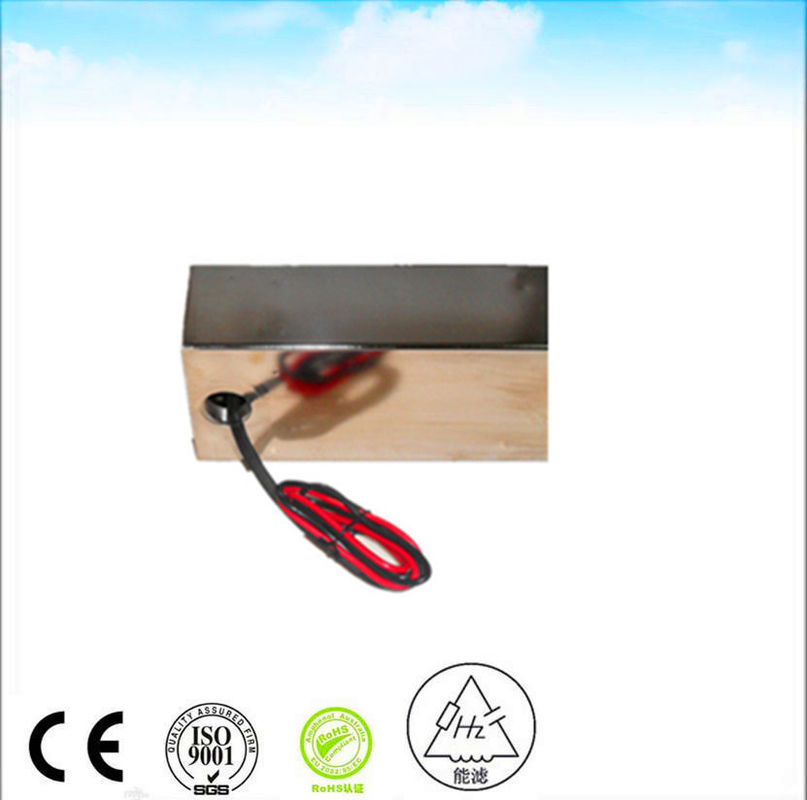

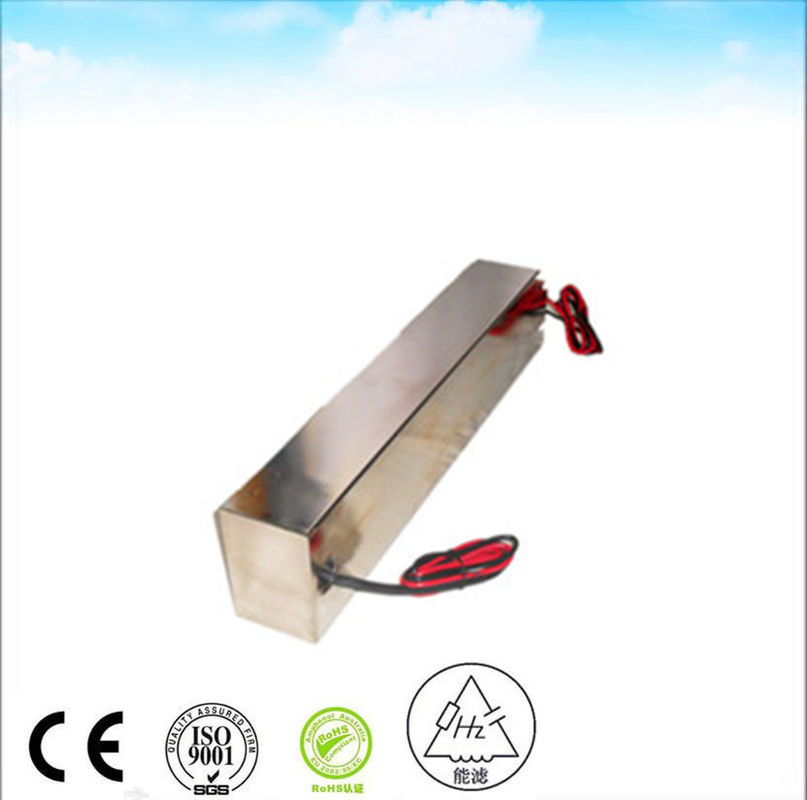

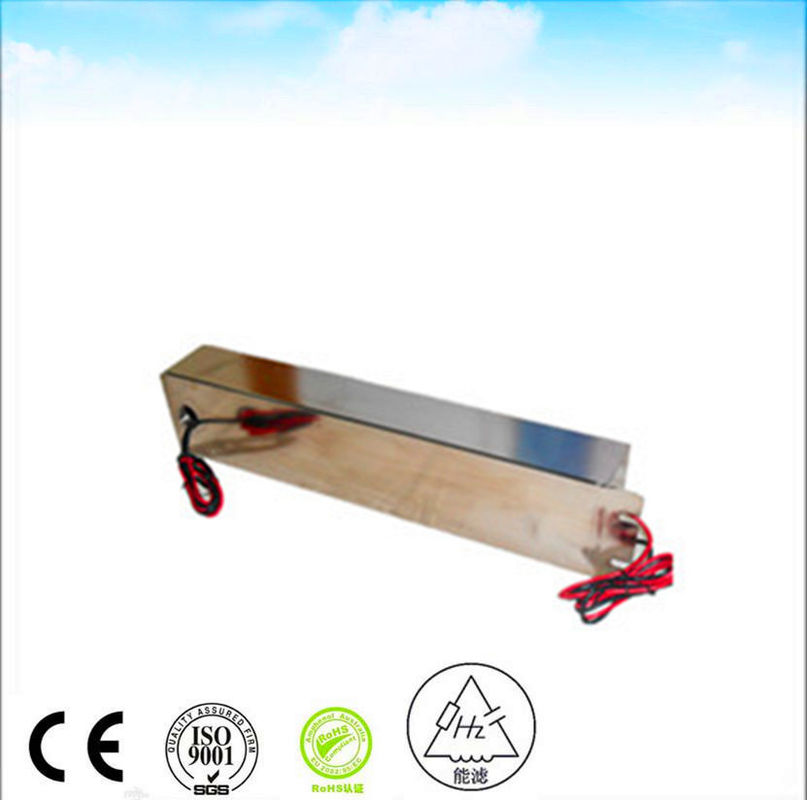

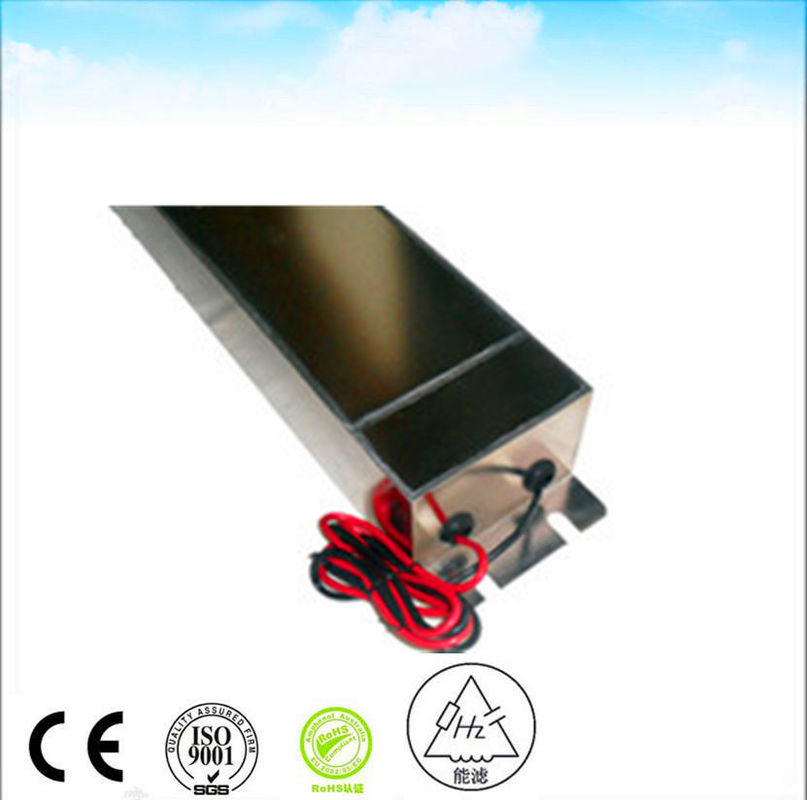

50A 250VAc طراحی فیلتر خط ایمی برای اتاق محافظ rf

MOQ:	>=1 قطعه
قیمت:	$300.00
standard packaging:	1 عدد در یک کارتن وزن ناخالص حدود 20 کیلوگرم است
Supply Capacity:	100 قطعه/قطعه در هفته

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

nenglv

گواهی

CE RoHS

شماره مدل

HZ-2X50C5

تایپ کنید:

فیلتر EMI

تابع انتقال:

پایین گذر

نوع بسته:

سوراخ عبوری

فرکانس مرکز اسمی:

50/60 هرتز

پهنای باند 3dB:

از دست دادن درج:

100 دسی بل

امپدانس ورودی:

50 اهم

استاپ باند تضعیف:

100 دسی بل

ولتاژ نامی:

120/250 VAC

جریان رتبه بندی شده:

16A 30A

فرکانس عملیاتی:

50/60 هرتز

برنامه:

اتاق محافظ Rf

بندر:

شانگهای

برجسته کردن:

فیلتر خط 250vAc برای صدا

طراحی فیلتر emi خط ac

فیلتر emi خط ac 50A

Product Description

250VAC 50A EMI فیلتر rf محافظ خط برق

نکات نصب فیلتر EMI

کابل ها و سیم کشی در داخل یک سیستم از جمله کابل های قدرت ورودی می توانند به عنوان آنتن برای سر و صدای فرکانس بالا (10 ̊s MHz و بالاتر) عمل کنند و آنها را از طریق هوا تاب می دهند و همچنین آنها را جمع می کنند.این امر می تواند یک چالش جدی برای کاهش انتشارات تابش شده و همچنین فرکانس بالا باشدصداهای فرکانس بالاتر (10s pf MHz و بالاتر) که توسط مدار فیلتر فیلتر می شوند می توانند از طریق حالت تابش به طرف دیگر (کابل ها) متصل شوند.این باعث می شود نصب فیلتر بسیار حیاتیحفظ توصیه های نصب فیلتر EMI زیر می تواند عملکرد فیلتر EMI مناسب را تضمین کند:

فیلتر را در جایی نصب کنید که کوتاه ترین کابل را نیاز دارد.
وقتی هدف کاهش سر و صدا است، فیلتر را تا جایی که ممکن است به منبع EMI نزدیک کنید، چه یک درایو، منبع برق بدون وقفه، اینورتر یا سایر اجزای آن باشد. هرچه دورتر باشد،هرچه سیم کشی بیشتر برای پخش سر و صدا در دسترس باشد.
برای انطباق EMI، فیلتر را تا حد ممکن نزدیک به نقطه ورود برق نصب کنید.
فلتر را با محافظ مناسب در نقطه ورود قدرت به شاسی نصب کنید، جداسازی خوب ورودی و خروجی را ایجاد کنید.
در صورت عدم امکان نصب پارات، سیم ها/کابل ها را در ورودی فیلتر تا حد ممکن کوتاه نگه دارید و در صورت لزوم کابل های ورودی را محافظت کنید.
برای کاربردهای MIL، از کانکتور درجه MIL که مستقیماً بر روی جعبه فیلتر نصب شده است استفاده کنید و آن را به شاسی نصب کنید.
کابل گذاری خروجی فیلتر سپر اگر صدا را از داخل سیستم دریافت کند.

ولتاژ نامی	250 VAC
در حال حاضر نامگذاری شده	30 A
فرکانس عملیاتی	50 تا 60 هرتز
افت ولتاژ	کمتر از 1 ولت
اضافه بار	140 درصد از جریان نامینی برای 15 دقیقه
تحریف هارمونیک	کمتر از 2٪ در جریان نامی کامل
جریان نشت	≤0.2A@380/230VAC و 50Hz
ولتاژ مقاومت دی الکتریک	1000VDC (خط به خط) 1000VDC (خط به صورت)
مقاومت عایق DC	طبق MIL-STD-202 روش 202
قدرت پایانی	طبق MIL-STD-202 روش 211
افزایش دما	طبق MIL-F-15733
از دست دادن ورودی	≥100dB@14K-40GHz طبق MIL-STD-220A، در شرایط بارگذاری
طبقه بندی اقلیمی	25/070/21

ما مي تونيم فيلتر EMI مثل

فیلتر EMI 100a
فیلتر EMI 2 مرحله ای
فیلتر EMI 230v Ac
فیلتر EMI 240v Ac
فیلتر EMI فاز ۳ ۴۰۰ هرتز
فیلتر RFI فاز 3
فیلتر 50a EMI
فیلتر EMI سوکت AC با فیوز و سوئیچ
فیلتر EMI 5A
فیلتر EMI Ac Dc
طراحی فیلتر EMI ورودی AC
فیلتر خط AC برای صوتی
فیلتر سر و صدا خط برق AC
فیلتر ضد تداخل
فیلترهای تداخل الکترومغناطیسی
فیلتر EMI EMC برای اینورترهای PV
فیلتر برق EMI برای تجهیزات
فیلتر EMI 10a
فیلتر EMI 230v
فیلتر EMI Ac
فلتر EMI Feedthrough Capacitor
فیلتر EMI برای چراغ های LED
فیلتر EMI برای تامین برق
فیلتر EMI برای Vfd
تولید کنندگان فیلتر EMI
فیلترهای EMI برای تجهیزات مکانیکی
فیلترهای خط برق EMI RFI
فیلتر سازی نویز RFI EMI
فیلترهای حفاظت از ضخامت EMI RFI
فیلتر EMI اترنت
کانپسیتورهای Feedthrough
فیلتر سر و صدا RFI با فیوز
فیلتر Gigabit Ethernet EMI
فیلترهای EMI
فیلتر EMI در خط
فیلتر EMI اینورتر
فیلتر EMI تک فاز برش لیزر
فیلتر Lc EMI
فیلتر EMI الکترونیک Lcr
فیلتر EMI LED
فیلتر EMI کم عبور
فیلتر EMI LVDS
فیلتر اصلی EMI
فیلترهای EMI نظامی
فیلتر ام آر اف
فیلتر EMI منفعل
فیلتر سر و صدا PLC
فلترهای EMI را وصل کنید
فیلتر قدرت با فیوز برای تجهیزات پزشکی
فیلترهای خط برق تک فاز
فیلتر EMI منبع برق
فیلترهای تداخل فرکانس رادیویی
راديو راديو راديو راديو راديو
فیلتر RFI برای رادیو
فیلتر RFI برای تلویزیون
فیلتر RFI برای Vfd
فیلتر سرکوب RFI
فیلتر Rj45 EMI
فیلتر EMI تک فاز
فیلتر RFI تک فاز
فیلتر EMI اینورتر خورشیدی
فیلترهای EMI سه فاز
فیلتر Vfd EMI
فیلتر EMI با سوئیچ راک و فیوز
فیلتر RFI دو مرحله ای EMI Ac Powerو غیره.
