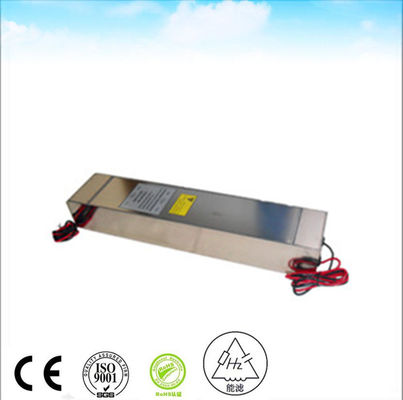

250VAC 16A EMI فیلتر rf محافظ خط برق
فیلتر EMI ورودی چگونه کار می کند؟
اکثر وسایل الکترونیکی حاوی فیلتر EMI هستند، یا به عنوان یک دستگاه جداگانه، یا در صفحه های مداری جاسازی شده است.عملکرد آن کاهش صداهای الکترونیکی با فرکانس بالا است که ممکن است باعث تداخل با دستگاه های دیگر شوداستانداردهای نظارتی در اکثر کشورها وجود دارد که میزان سر و صدا را که می تواند منتشر شود محدود می کند.
EMI، یا تداخل الکترومغناطیسی، به عنوان سیگنال های الکتریکی ناخواسته تعریف می شود و می تواند به صورت انتشار هدایت شده یا تابش شده باشد.EMI هدایت شده جایی است که صدا در امتداد هادی های الکتریکی حرکت می کند و EMI تابش شده جایی است که صدا به عنوان میدان های مغناطیسی یا امواج رادیویی از طریق هوا حرکت می کند.
EMI از تغییر جریان الکتریکی تولید می شود و از منابع مختلف از جمله منابع برق الکترونیکی می آید.منابع برق ولتاژ ورودی را به ولتاژ DC تنظیم شده و جدا شده (در بیشتر موارد) برای اجرای مجموعه ای از اجزای الکترونیکی تبدیل می کننداین تبدیل در فرکانس های بالا از چند کیلو هرتز تا بیش از یک مگاهرتز انجام می شود.رله های DC و شارژرهای باتری همگی برای کار کردن به منابع برق وابسته هستند.
یک فیلتر EMI برای یک منبع برق به طور معمول از اجزای منفعل، از جمله خازن ها و محرک ها تشکیل شده است که به یکدیگر متصل شده اند تا مدار LC را تشکیل دهند.محرک ها اجازه می دهند که جریان DC یا فرکانس پایین از طریق آنها عبور کند.، در حالی که مانع از جریان های فرکانس بالا و ناخواسته مضر می شود. خازن ها یک مسیر مقاومت پایین را برای منحرف کردن سر و صدای فرکانس بالا از ورودی فیلتر فراهم می کنند.يا به منبع برق برگرديميا به اتصال زمين.
علاوه بر کمک به رعایت مقررات EMI، فیلتر نیز باید با استانداردهای ایمنی مطابقت داشته باشد. افزایش دمای induktor اندازه گیری می شود و برای کار شبکه،حداقل فاصله الکتریکی بین خط، خنثی و زمین کنترل می شود. این خطر آتش سوزی و شوک الکتریکی را کاهش می دهد. خازن ها همچنین به صورت جداگانه با توجه به موقعیت خود در مدار ایمنی گواهی می شوند.خازن های ویژه XX باید در سراسر پایانه های ورودی و YY از مدار AC به زمین استفاده شود.
| ولتاژ نامی | 250 VAC | ||
| در حال حاضر نامگذاری شده | 30 A | ||
| فرکانس عملیاتی | 50 تا 60 هرتز | ||
| افت ولتاژ | کمتر از 1 ولت | ||
| اضافه بار | 140 درصد از جریان نامینی برای 15 دقیقه | ||
| تحریف هارمونیک | کمتر از 2٪ در جریان نامی کامل | ||
| جریان نشت | ≤0.2A@380/230VAC و 50Hz | ||
| ولتاژ مقاومت دی الکتریک | 1000VDC (خط به خط) 1000VDC (خط به صورت) | ||
| مقاومت عایق DC | طبق MIL-STD-202 روش 202 | ||
| قدرت پایانی | طبق MIL-STD-202 روش 211 | ||
| افزایش دما | طبق MIL-F-15733 | ||
| از دست دادن ورودی | ≥100dB@14K-40GHz طبق MIL-STD-220A، در شرایط بارگذاری | ||
| طبقه بندی اقلیمی | 25/070/21 | ||
