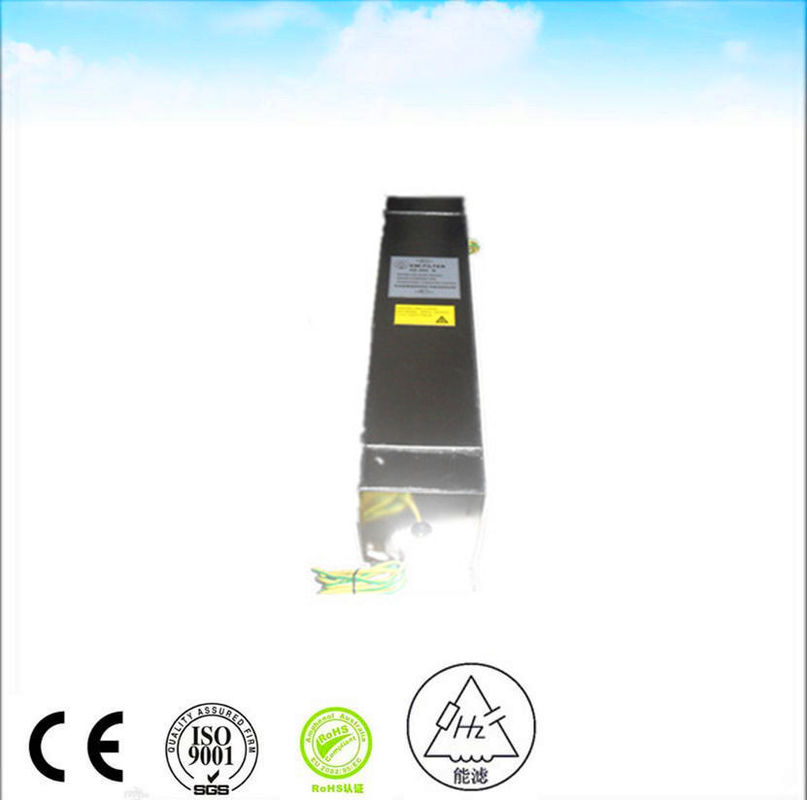

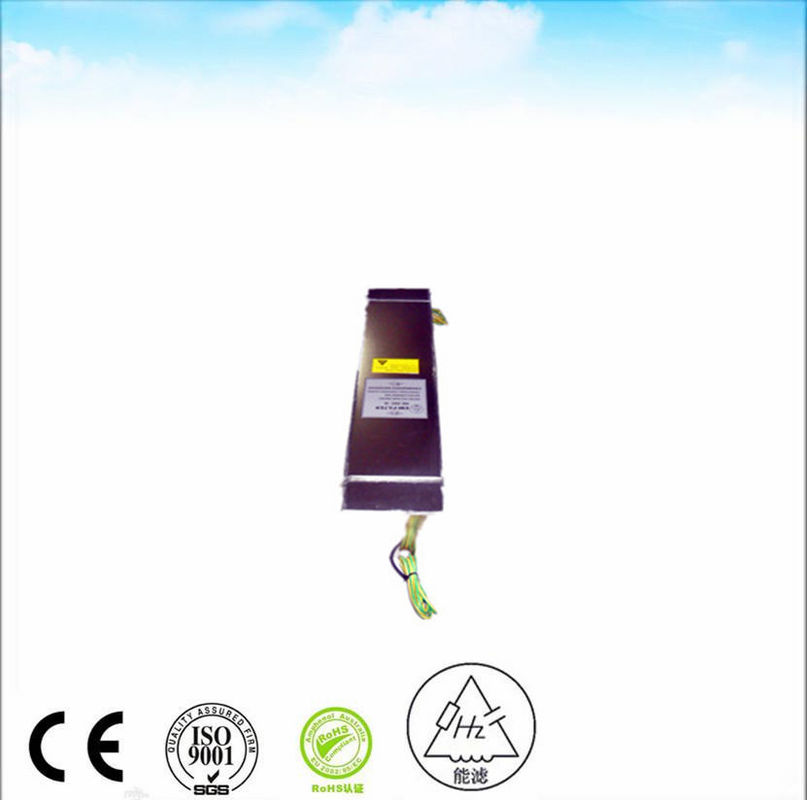

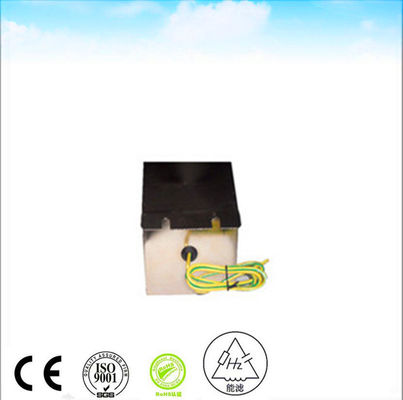

120 250VAC 1 فیلتر خط برق ایمی تک فاز 16A فیلتر تداخل Emc برای اتاق محافظ rf

MOQ:	>=1 قطعه
قیمت:	$150.00
standard packaging:	1 عدد در یک کارتن وزن ناخالص حدود 20 کیلوگرم است
Supply Capacity:	100 قطعه/قطعه در هفته

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

nenglv

گواهی

شماره مدل

HZ-16C-G

فیلتر EMI

تابع انتقال:

پایین گذر

نوع بسته:

سوراخ عبوری

فرکانس مرکز اسمی:

50/60 هرتز

پهنای باند 3dB:

از دست دادن درج:

100 دسی بل

امپدانس ورودی:

50 اهم

استاپ باند تضعیف:

100 دسی بل

ولتاژ نامی:

120/250 VAC

جریان نامی:

16A 30A

فرکانس عملیاتی:

50/60 هرتز

برنامه:

اتاق محافظ Rf

بندر:

شانگهای

برجسته کردن:

1 فیلتر emi تک فاز

فیلتر امی 120 ولت

فیلتر emi تک فاز 16 آمپر

Product Description

فیلتر 250VAC 16A خط زمین emi محافظ rf

نکات مربوط به رتبه بندی فعلی فیلتر EMI
برای تعیین الزامات رتبه بندی فعلی برای یک فیلتر، حداکثر مشخصات رتبه بندی جریان را برای سیستمی که به آن متصل است در نظر بگیرید.این حداکثر ریشه میانگین مربع (RMS) آمپر یا قدرت اسب بخار باری است که به فیلتر متصل می شود.اگر فیلتر شکن وجود داشته باشد، فیلتر باید همیشه درجه بندی شود تا درجه بندی شکن را برآورده کند یا از آن فراتر رود.

می توانید انواع فیلترها را به صورت موازی وصل کنید تا به جریان بالاتری برسید.برای اینکه این رویکرد کار کند، باید از مدل‌های فیلتر یکسان استفاده کنید و اتصال باید به فیلترها اجازه دهد تا جریان را به طور مساوی به اشتراک بگذارند.حتماً از کد ملی برق (NEC) و همه کدهای برق محلی در طول فرآیند پیروی کنید.

توضیحات محصول

ولتاژ محاسبه شده	250 VAC
فعلی دارای رتبه	30 A
فرکانس عملیاتی	50 60 هرتز
افت ولتاژ	کمتر از 1 ولت
اضافه بار	140% جریان نامی به مدت 15 دقیقه
اعوجاج هارمونیک	کمتر از 2% @ جریان نامی کامل
جریان نشتی	≤0.2A@380/230VAC و 50Hz
ولتاژ مقاوم دی الکتریک	1000VDC (خط به خط) 1000VDC (خط به خط)
مقاومت عایق DC	طبق روش MIL-STD-202 202
قدرت ترمینال	طبق روش MIL-STD-202 211
افزایش دما	طبق MIL-F-15733
از دست دادن درج	≥100dB@14K-40GHz مطابق با MIL-STD-220A، در شرایط تحت بار
طبقه بندی اقلیمی	25/070/21

سعی کنید سیم کشی برق و کنترل را از هم جدا نگه دارید.مطمئن شوید که سیم های برق و کنترل موازی نباشند.اگر کابل ها باید از هم عبور کنند، اطمینان حاصل کنید که کابل ها در یک زاویه قائم یا نزدیک به آن ممکن است عبور کنند.
هادی ها را تا جایی که می توانید به پانل نزدیک کنید.
اطمینان حاصل کنید که هادی های ورودی و خروجی فیلتر از هم جدا شده اند.
لیدهای ورودی و خروجی را از هم جدا نگه دارید.
در صورت لزوم از سیم کشی محافظ استفاده کنید، به خصوص در سمتی که باید از نویز تابش شده محافظت شود.

اطمینان حاصل کنید که محافظ کابل های محافظ در هر دو انتها خاتمه یافته است.
