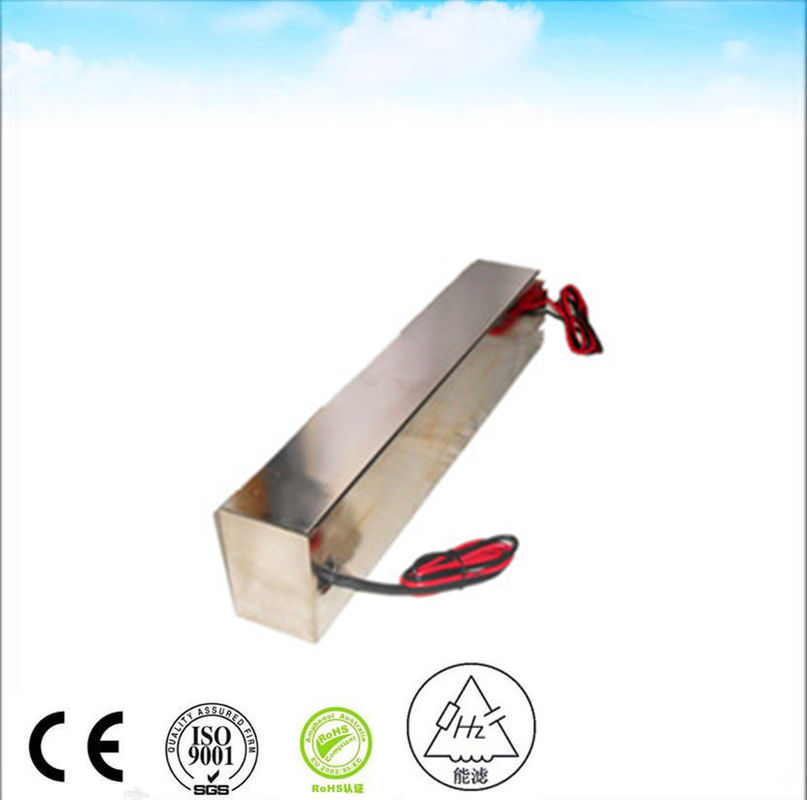

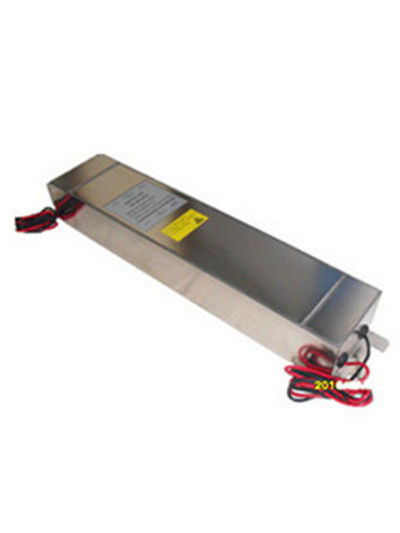

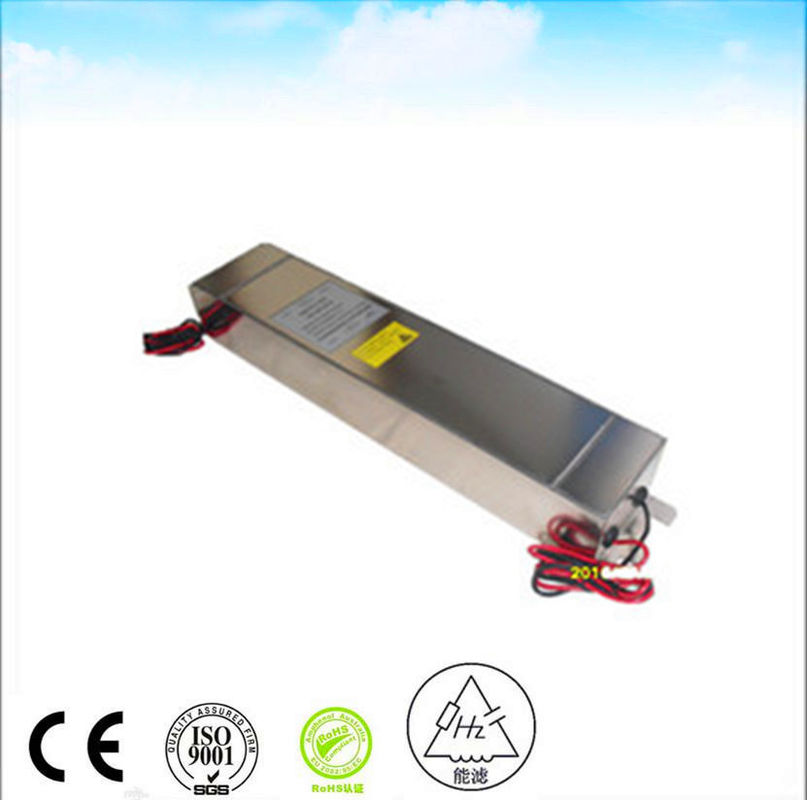

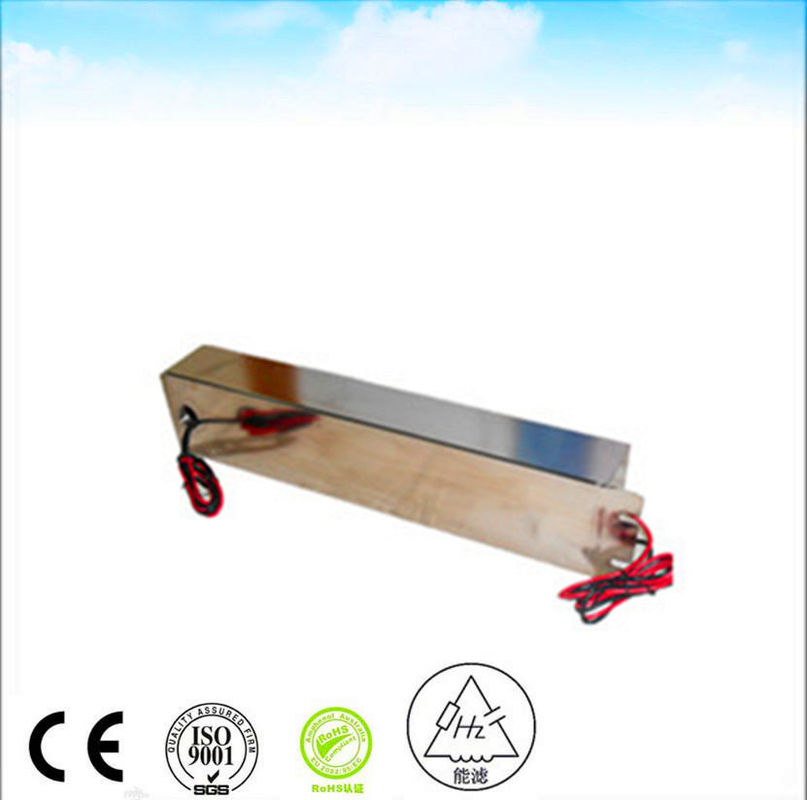

طراحی فیلتر خط برق EMI سیستماتیک 220 ولت 32 آمپر 50 آمپر برای اتاقک‌های ایزوله RF

MOQ:	10 عدد در هر سفارش
standard packaging:	کارتن
Supply Capacity:	100 عدد در هفته

Detail Information

Product Description

Detail Information

محل منبع

PR چین

نام تجاری

HAOZHUO

گواهی

شماره مدل

HZ-2X50C5

محصول:

فیلتر برق EMI برای RF SHIELDING

جریان رتبه بندی شده:

فرکانس رتبه بندی شده:

50/60 هرتز

ولتاژ نامی:

220 ولت

افت ولتاژ::

کمتر از 1 ولت

بیش از حد:

140% جریان نامی به مدت 15 دقیقه

اعوجاج هارمونیک:

کمتر از 2٪ در تمام جریان نامی

ولتاژ با تحمل دی الکتریک:

1000VDC (خط به خط) 1000VDC (خط به خط)

محافظ موثر::

10KHz≥60dB

مقاومت عایق DC:

طبق روش MIL-STD-202 202

طبقه بندی اقلیمی::

25/070/21

برجسته کردن:

فیلتر خط برق Emi 50a

فیلتر خط برق سیستماتیک Emi

فیلتر خط تک فاز 50a

Product Description

1P 220VAC 50/60 Hz16A فیلتر خط برق EMI برای اتاق محافظ RF

اصل فیلتر خط برق یک شبکه سازگاری با مقاومت است: هرچه عدم تطابق مقاومت بین ورودی و خروجی فیلتر خط و سمت قدرت و بار بزرگتر باشد،کاهش موثرترین تداخل الکترومغناطیسی (EMI). اصل کار خاص این است که: بعد از AC توسط دیود اصلاح می شود، جهت یک است، اما شدت جریان هنوز هم به طور مداوم در حال تغییر است. به طور کلی،این موج DC به طور مستقیم برای تامین برق استفاده نمی شودبرای اینکه موج DC به یک شکل موج صاف تبدیل شود، یک کار باید انجام شود، که فیلتر کردن است. به عبارت دیگر،وظیفه فیلترها این است که تا حد ممکن ولتاژ خروجی را کاهش دهند و آن را به DC نزدیک به ثابت تبدیل کنند.

داده های عملکرد

افت ولتاژ: کمتر از 1 ولت

فشار بیش از حد: 140 درصد از جریان نامی برای 15 دقیقه

تحریف هارمونیک: کمتر از 2٪ در جریان نامگذاری کامل

جریان نشت:≤0.2A@380/230VAC و 50Hz

ولتاژ مقاومت دی الکتریک: 1000VDC (خط به خط) 1000VDC (خط به صورت)

مقاومت عایق DC: طبق روش MIL-STD-202 202

قدرت پایانی: طبق روش MIL-STD-202 211

افزایش دما: طبق MIL-F-15733

حفاظت موثر:

10KHz≥60dB

1MHz~20MHz≥100dB

20MHz~18GHz≥100dB

18GHz~40GHz≥80dB

طبقه بندی اقلیمی: 25/070/21

مدارهای فیلتر مورد استفاده رایج فیلترهای خطوط برق دارای فیلتر کردن منفعل و فیلتر کردن فعال هستند. اشکال اصلی فیلتر کردن منفعل فیلتر کردن ظرفیت است.فیلتر کردن استندکتیو و فیلتر کردن پیچیده (از جمله فیلتر کردن نوع L برعکس)، فیلتر LC، فیلتر LC π-type و فیلتر RC π-type، و غیره.) شکل اصلی فیلتر فعال فیلتر RC فعال است، که به عنوان فیلترهای الکترونیکی نیز شناخته می شود.مقدار مولفه موج در برق ثابت توسط ضریب موج S نشان داده می شود: هرچه مقدار بالاتر باشد، اثر فیلتر کردن فیلتر بدتر است.

Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)ما می توانیم مشکل EMI را به سرعت و به طور موثر و با هزینه کم حل کنیم.
تجهیزات آزمایش ما: پل دیجیتال LCR / تست کننده ضد ولتاژ / تست کننده مقاومت عایق / تحلیلگر طیف / تست کننده محرک / منبع سیگنال استاندارد / اتاق محافظ / تست کننده شدت تداخل و غیره
محصول ما: فیلتر EMI برای اهداف عمومی/ فیلتر EMI برای اینورتر فرکانس/ فیلتر EMI برای امکانات محافظ/ فیلتر EMI برای کاربردهای نظامی
مزیت ما: کیفیت بالا / مقرون به صرفه بالا / زمان تحویل کوتاه
خدمات ما: تمام محصولات دو سال ضمانت دارند
