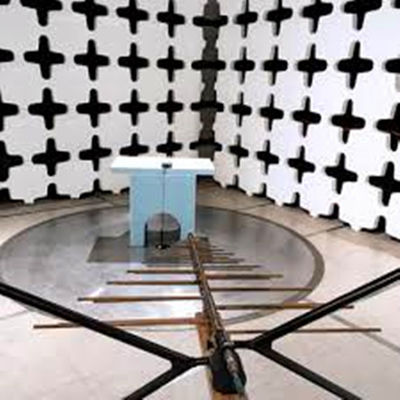

محفظه انکوئیک تست آنتن با جاذب RF
اتاق محافظ RF
اتاق محافظ RF اساس یک اتاق نیمه آنکوئیک را تشکیل می دهد.این یک جعبه فلزی تقریباً غیرقابل نفوذ RF است که اثر حفاظت میدان الکتریکی و مغناطیسی را تا 100 دسی بل در طیف وسیعی از فرکانس ها ارائه می دهد.برای آزمایش انتشار خوب است زیرا هیچ سیگنال یا نویز محیطی از دنیای بیرون نمی تواند به آن نفوذ کند و اندازه گیری انتشار گازهای گلخانه ای تولید شده توسط EUT را بسیار آسان تر می کند.همچنین برای آزمایش ایمنی خوب است زیرا هیچ سیگنال تولید شده در داخل محفظه نمی تواند به دنیای خارج فرار کند و احتمالاً باعث تداخل مضر برای تجهیزات یا پرسنل واقع در نزدیکی آن می شود.
به خاطر داشته باشید که انواع مختلفی از مواد محافظ و پیکربندی برای اتاقک های نیمه انکوئیک وجود دارد و هر یک از آنها سطوح عملکرد محافظ متفاوتی دارند.اگر برنامه شما به حداکثر اثربخشی محافظ نیاز دارد، ممکن است بخواهید مواد محافظی را در نظر بگیرید که دارای دو جداسازی الکتریکی هستند.این محافظ دارای دو لایه فلزی (یکی در سطح داخلی و دیگری در سطح خارجی) است که معمولاً فقط در نقطه اصلی محفظه به زمین متصل می شوند.اگر هر چیزی باید در داخل یا خارج محفظه نصب شود، پیچ های نصب انتخاب شده باید به اندازه کافی کوتاه باشند تا فقط به اولین لایه محافظ نفوذ کنند و از لایه دوم عبور نکنند.
محفظه بی اعتنایی
|
توضیحات اتاقک بیهوشی ما محفظه نیمه EMC و محفظه کامل EMC را برای تست EMC ارائه می دهیم.
محفظه آنکوئیک معمولاً از یک اتاق محافظ RF تشکیل شده است که به طور جزئی یا کامل با مواد جاذب RF پوشانده شده است.برای انجام چندین نوع آزمایش و اندازه گیری استفاده می شود.
اتاق‌های ما معمولاً از سیستم محافظ مدولار ساخته می‌شوند.
اتاق‌های تست آنکوئیک EMC توسط صنعت برای انجام تشعشعات تشعشعی و تست ایمنی تشعشعی تجهیزات الکتریکی/الکترونیکی با مشخصات بین‌المللی مختلف مانند EN 50147 part 2 / ANSI C63.4 / EN55022 / EN61000-4-3 و اسناد مختلف CISPR استفاده می‌شوند.
محفظه ها نیز برای تست EMC برای تست مطابق با مشخصات نظامی و هوایی مانند MIL STD 4612E، DO 160 و DEF STD 59-41 طراحی شده اند.
ما طیف کاملی از اتاقک های آنکوئیک را ارائه می دهیم، از جمله:
|
انواعی که ما برای اتاق محفظه آنکوئیک با جاذب RF ارائه کردیم
- محفظه فشرده
- محفظه 3 متری
- محفظه 5 متری
- محفظه 10 متری
- اتاقک فضای آزاد
- محفظه MIL-STD
- محفظه Anechoic سفارشی قابل قبول است
عملکرد محافظ برای اتاق محفظه آنکوئیک با جاذب RF
| میدان مغناطیسی | 14 کیلوهرتز | 75 دسی بل |
| 100 کیلوهرتز | 100dB | |
| 200 کیلوهرتز | 110 دسی بل | |
| موج هواپیما | 50-103 مگاهرتز | 120 دسی بل |
| میکرو افزار | 1-10 گیگاهرتز | 110 دسی بل |
| 10-20 گیگاهرتز | 100dB | |
| 20-40 گیگاهرتز | 80dB |
