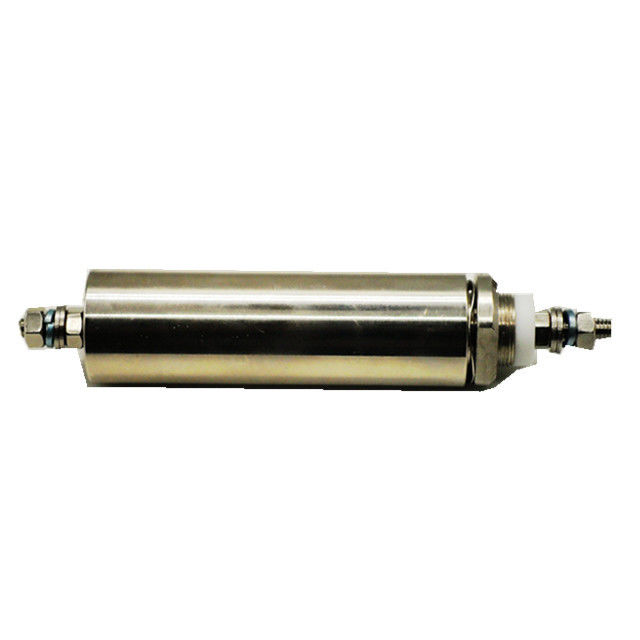

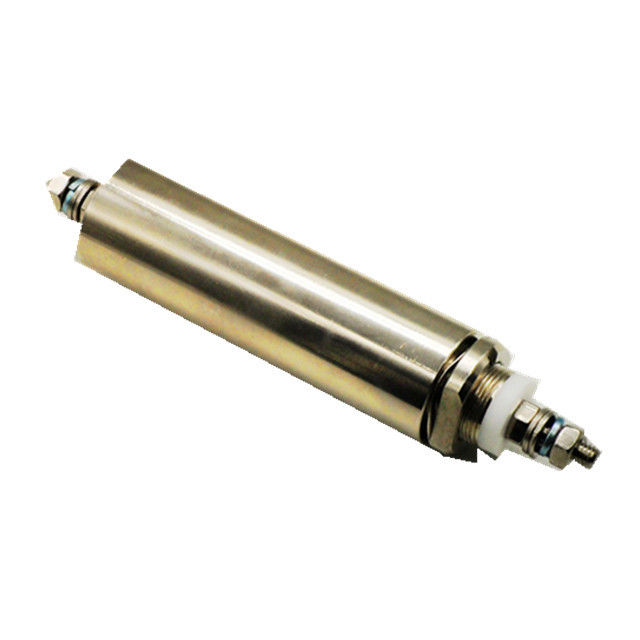

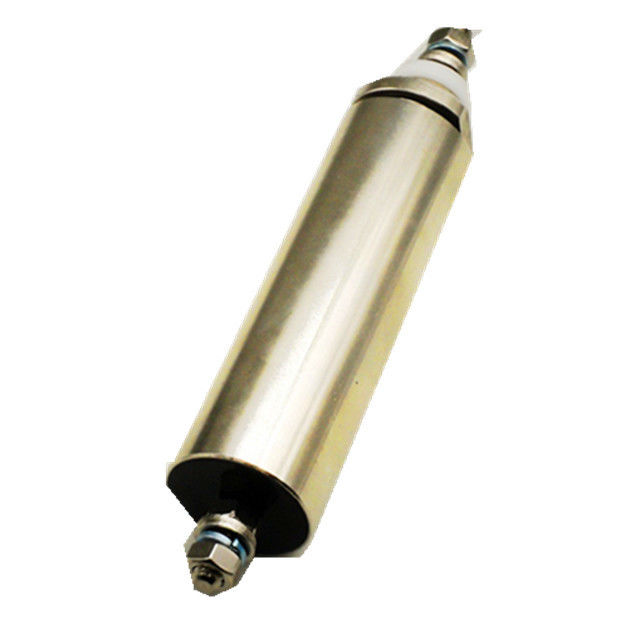

خازن های 250VAC 50A Emc جریان بالا Feedthru برای محفظه انکوئیک EMC اتاق محافظ RF

اکثر دستگاه های الکتریکی و الکترونیکی مانند موتورها، منابع انرژی و میکرو پروسسورها، تا حدی صدای الکترومغناطیسی فرکانس بالا تولید می کنند.صدا تولید شده می تواند مشکل ساز باشد.، به خصوص در عملیات حیاتی، زیرا کیفیت انتقال سیگنال و قدرت را کاهش می دهد.

فیلترهای تداخل الکترومغناطیسی (EMI) یکی از راه حل هایی هستند که متخصصان صنعت برای کاهش تأثیر سر و صدا الکترومغناطیسی بر خطوط برق و سیگنال استفاده می کنند.با استفاده از دستگاه های موجود در تجهیزات الکتریکی و الکترونیکی، آنها عملکرد سیستم را با تغییر مسیر و کاهش سر و صدا با لغو یا زمین زدن خط بهبود می بخشند.

مشخصات فنی
- ولتاژ نامی: 250VAC/600VDC
- جريان نامي: 1A-300A
فرکانس کار: 50/60 هرتز
- محدوده دما: 40/085/56

فیلترهای EMI سفارشی

تیم ما کاملاً درک میکنه که یک راه حل آماده ممکن است برای همه ی مشتریان مناسب نباشه خوشبختانه به عنوان متخصصان فیلتر کردن تداخل الکترومغناطیسیما دانش و مهارت برای طراحی و ساخت فیلترهای EMI سفارشی برای پاسخگویی به نیازهای منحصر به فرد داریم.

ما راه حل های سفارشی خدمات کامل را ارائه می دهیم، ارائه پشتیبانی مشتری از ایده پروژه تا تکمیل پروژه. خدمات ما شامل طراحی و تجزیه و تحلیل مدار فیلتر،طراحی و طرح بسته بندی، نمونه سازی و آزمایش، که همه آنها برای ارائه بالاترین کیفیت با بهترین قیمت ممکن بهینه شده اند.ما طراحی فیلتر سفارشی را با ولتاژ بین 0 تا 400 VDC و 0 تا 480 VAC در نظر می گیریم، محدوده های فعلی بین 0 تا 400 A و فرکانس ها تا 400 هرتز. محدوده های بالاتر نیز بر اساس درخواست در دسترس هستند.

فیلترهای EMI چگونه کار می کنند؟

فیلترهای EMI به عنوان دستگاه های جداگانه یا یکپارچه در تجهیزات الکتریکی و الکترونیکی وجود دارند.آنها به عنوان فیلترهای کم عبور برای جریان های ناخواسته، معمولاً با فرکانس بالا عمل می کنند.آنها از اجزای الکتریکی منفعل (از جمله محرک ها و خازن ها) تشکیل شده اند که وقتی با هم جمع شوند یک مدار LC کامل را تشکیل می دهند.قطعه حثیتگر اجازه می دهد که جریان فرکانس پایین و جریان مستقیم بدون مانع عبور کند و جریان فرکانس بالا را مسدود کند (iپس از مسدود شدن، مسیر مقاومت پایین ارائه شده توسط قطعات خازن، صدا را به منبع تغذیه یا یک اتصال زمینی هدایت می کند.

از آنجا که فیلترهای EMI فقط قادر به تغییر مسیر تداخل هدایت شده هستند، دستگاه ها اغلب با اجزای محافظ و عایق بندی ترکیب می شوند تا صدای تابش شده را که از طریق هوا حرکت می کند، مسدود کنند.تداخل تابش به ویژه زمانی که طول قابل توجهی از هادی بین فیلتر و منبع تداخل وجود دارد نگرانی استاگر فقط یک طول سیم کوتاه بین فیلتر و منبع سر و صدا وجود داشته باشد، فیلتر EMI به تنهایی ممکن است کافی باشد.
